SAFE 建模功能

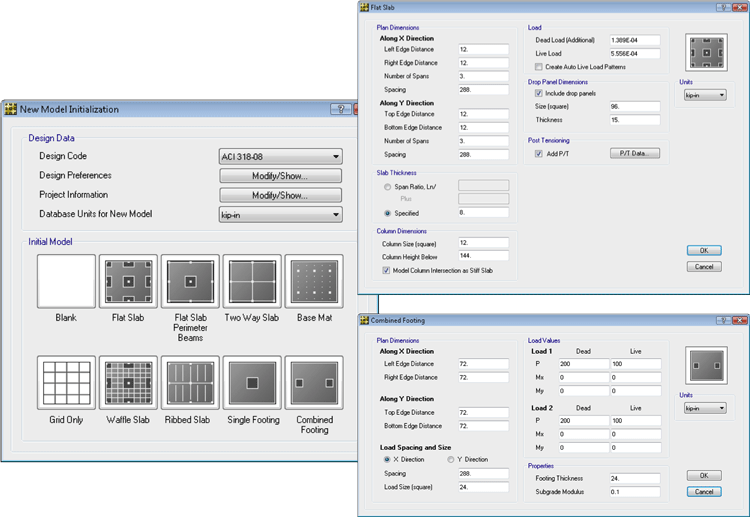

模板
cisec
  • 各种模板用来快速开始新模型
    • 平板
    • 双向板
    • 基础筏板
    • 密肋板
    • 带肋板
    • 独立和联合基础

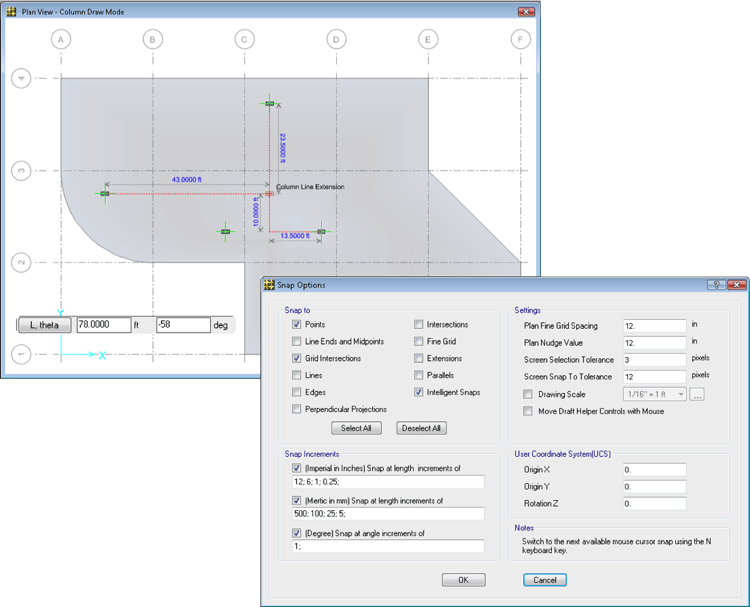

智能捕捉
cisec
  • 设置多个捕捉增量
  • 智能检测交点、延长、平行、垂直等
  • 捕捉开关‘N’键

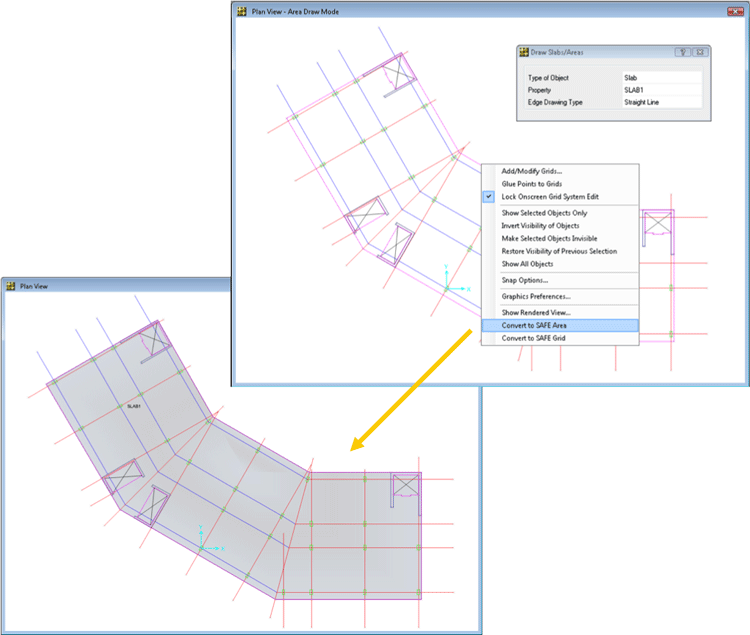

建筑图临摹
cisec
  • 导入建筑图纸DXF/DWG到背景
  • 层颜色也被导入
  • 临摹图纸来生成SAFE结构对象
  • 点击右键转换临摹线为SAFE结构对象
  • 在导入的背景可以用绘制捕捉功能

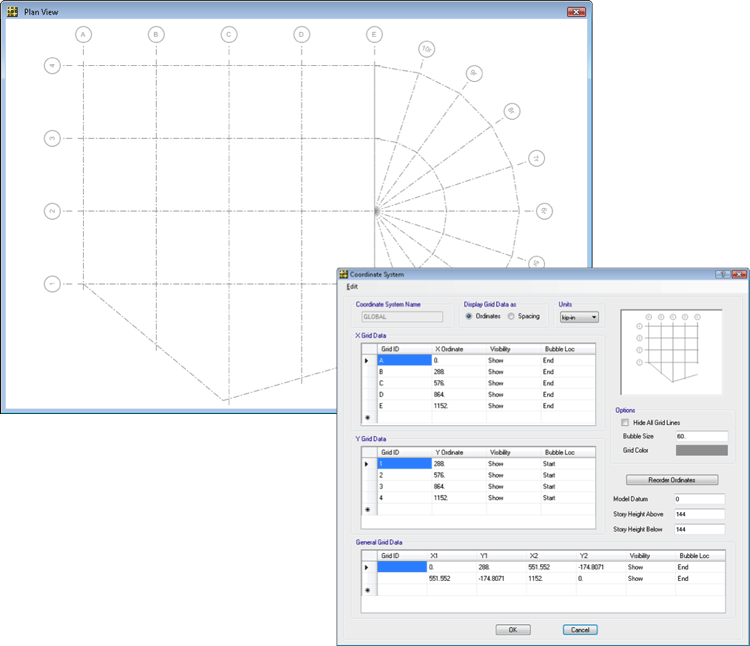

轴网系统
cisec
  • 矩形、圆弧和一般轴网
  • 直接绘制轴线

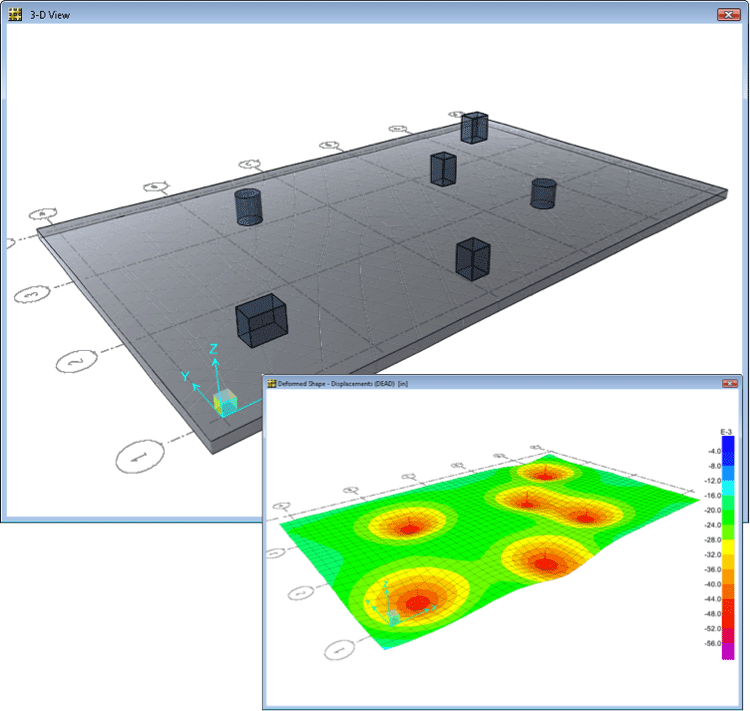

基础、基础筏板和独立基础
cisec
  • 方便的地基土支座建模
  • 零拉地基土模型的上抬分析
  • 基于下层地基土模量的面支座指定。地基土支座会根据网格划分自动调整。SAFE可以处理各种土的属性、不规则形状及开洞。
  • 为了考虑荷载分布，地基土支座可以进行非线性只压分析。
  • 桩可以用单元来建模，包括基于桩截面的自动冲切校核。
  • 筏板基础模型可以包括附加在基础面上的基座、墙、柱、梁和桩。可以在基座、墙和其他单元端指定荷载，以自动确定传递到基础/板上的弯矩。
  • 独立或联合基础可以方便地建模、分析和设计。

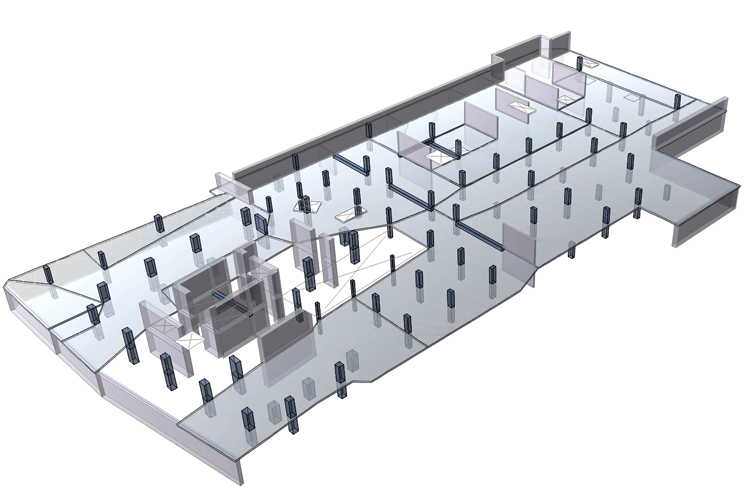

墙和坡道
cisec
  • 墙/坡道可以使用线荷载、线支座或者直接用墙单元来模拟
  • 具有墙释放面外弯矩的选项
  • 防止在与墙/坡道相交处板变形的刚域选项
  • 墙上可以开洞

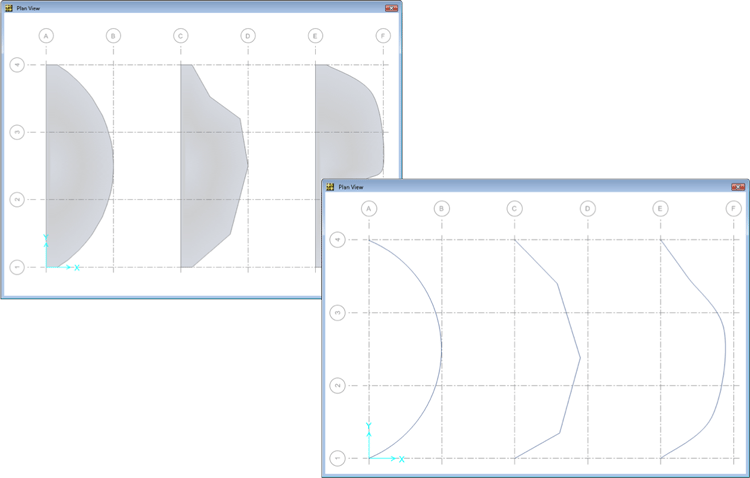

曲线和面曲边
cisec
  • 三点圆弧
  • 中点和二点圆弧
  • 多段线
  • 样条线

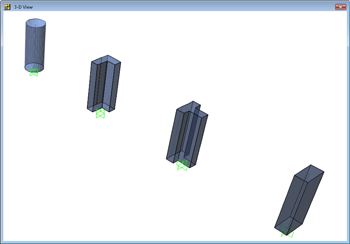

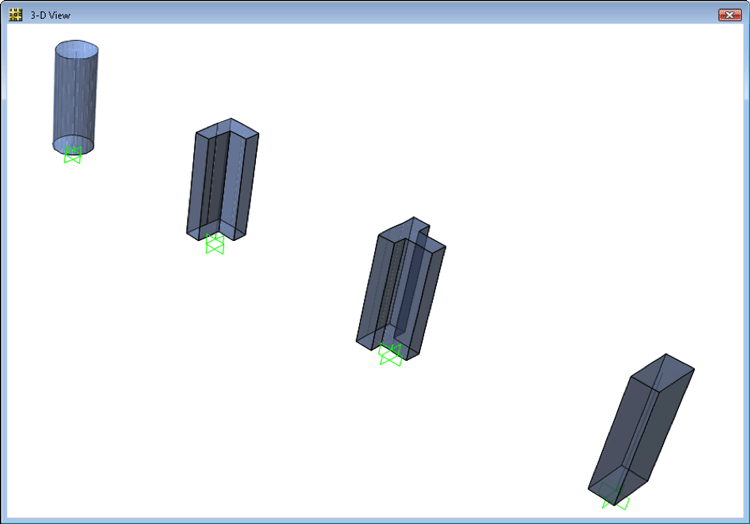

柱截面
cisec
  • 矩形、T型、L型、圆形，及用户定义的一般形状
  • 防止在与柱相交处板变形的刚域选项
  • 柱弯矩释放选项
  • 自动托板和柱帽选项

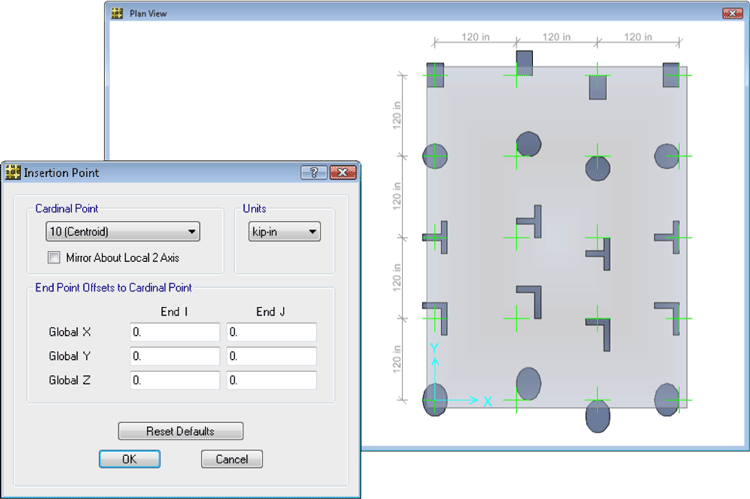

插入点
cisec
  • 用来定义梁与柱的偏移
  • 基于快速中心点定义
  • 基于用户自定义尺寸线定义

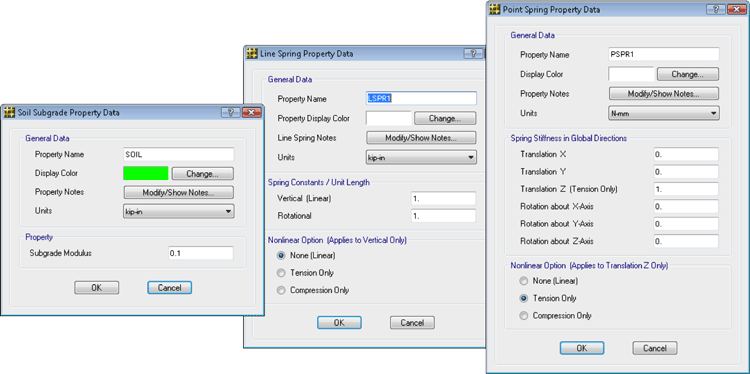

弹簧支座
cisec
  • 点、线、面（基础土）弹簧支座
  • 只拉
  • 只压

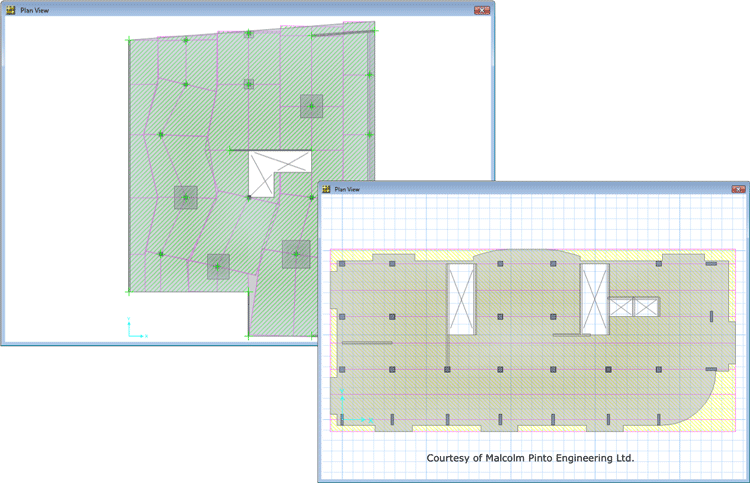

一般设计板带
cisec
  • 非正交板带定义
  • 多区板带
  • 各区的宽度是变化的

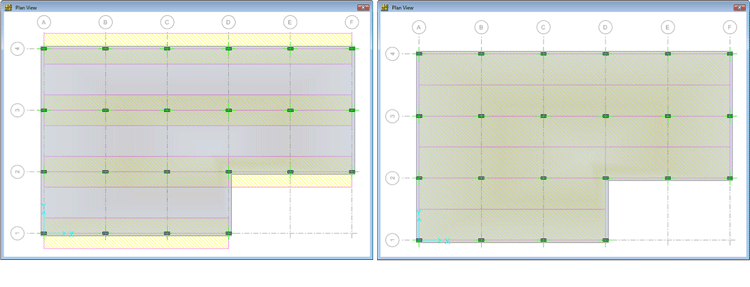

自动板带宽带
cisec
  • 手工或自动定义板带之后，其宽度是自动确定的
  • 用户可以编辑板带宽度,以得到期望的宽度

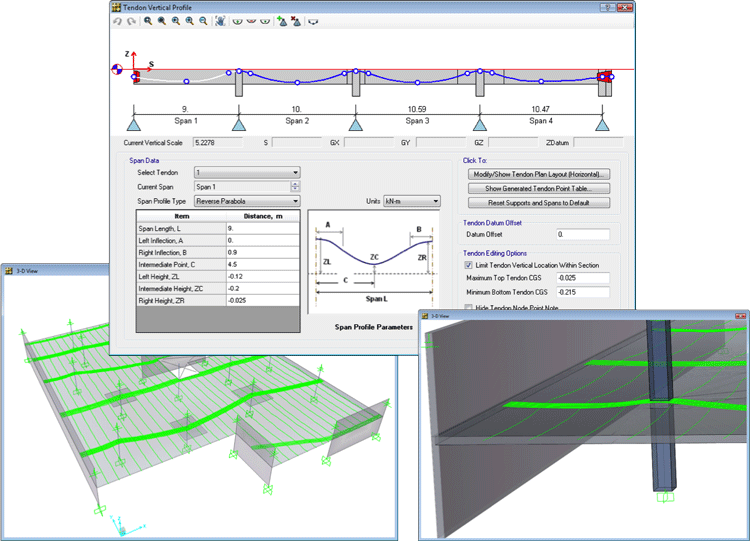

后张预应力P/T 布置
cisec
  • 绑定的和分布的钢束
  • 基于板带自动布置钢束
  • 交互式编辑钢束的立面布置
  • P/T布置图
  • 立面布置在三维中显示

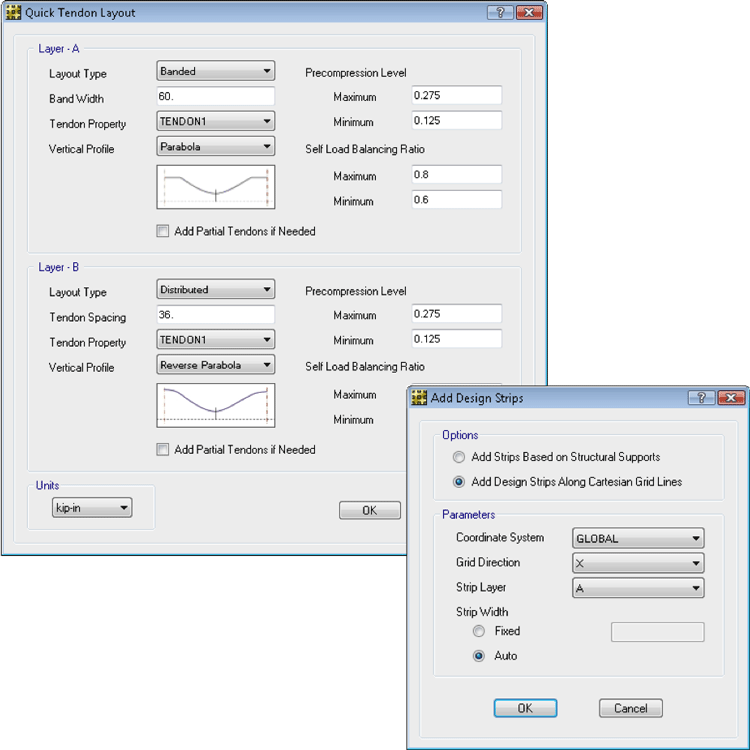

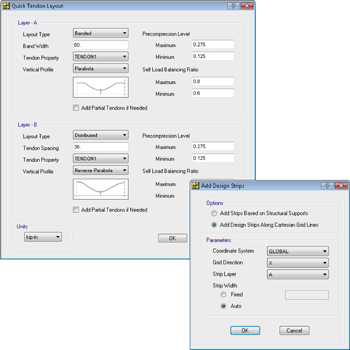

自动板带和P/T布置
cisec
  • 使用平板模板进行快速钢束布置
  • 基于板带的钢束快速布置
  • 通过指定预应力和平衡率来自动进行钢束立面布置
  • 基于轴网线或结构支座自动设计板带划分

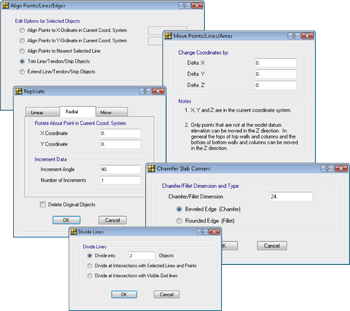

编辑工具
cisec
  • 线性、射线、镜像复制
  • 板角点的圆弧倒角
  • 指定距离的移动
  • 修剪和拉伸
  • 点对齐
  • 剖分线和面

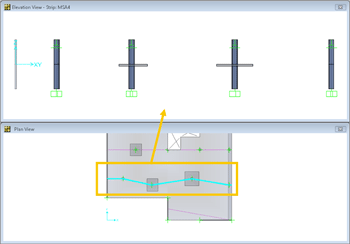

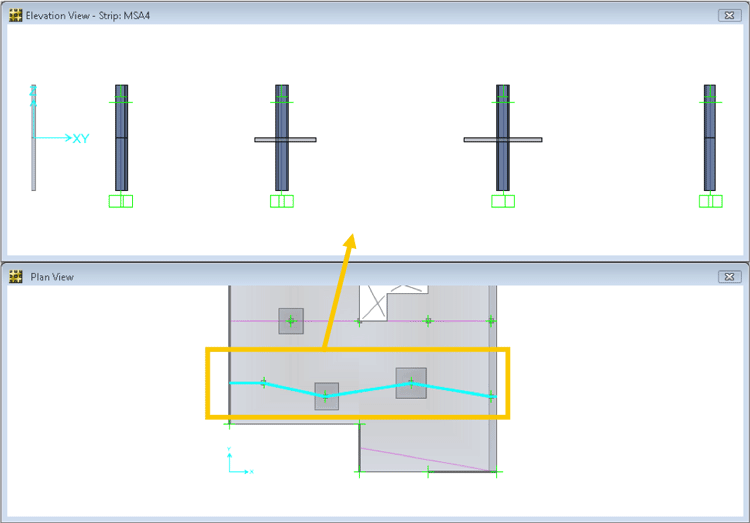

展开立面
cisec
  • 沿轴线的立面
  • 沿板带的展开立面
  • 在立面视图上编辑与指定

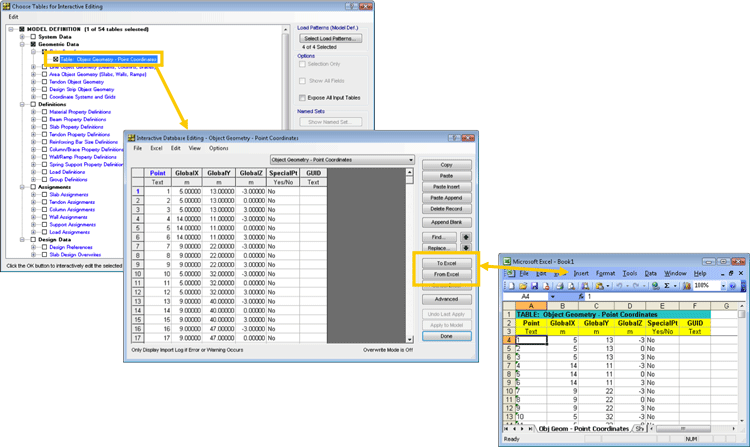

交互式数据库编辑
cisec
  • 选择模型定义表格来交互式编辑，可以编辑、删除或增加新数据到表格里
  • 把表格输出到Excel来编辑，然后直接回到SAFE
  • 一次处理模型的多处更改
