SAFE 详图功能

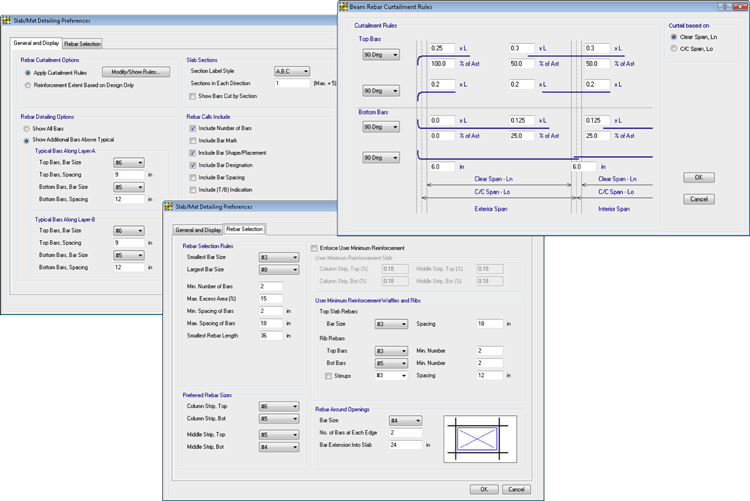

详图规则
cisec
  • 控制钢筋尺寸和间距
  • 梁和板的截断规则
  • 控制钢筋表的显示信息
  • 在洞口周边指定钢筋
  • 对所有钢筋或者只对超过特定量的钢筋的详图

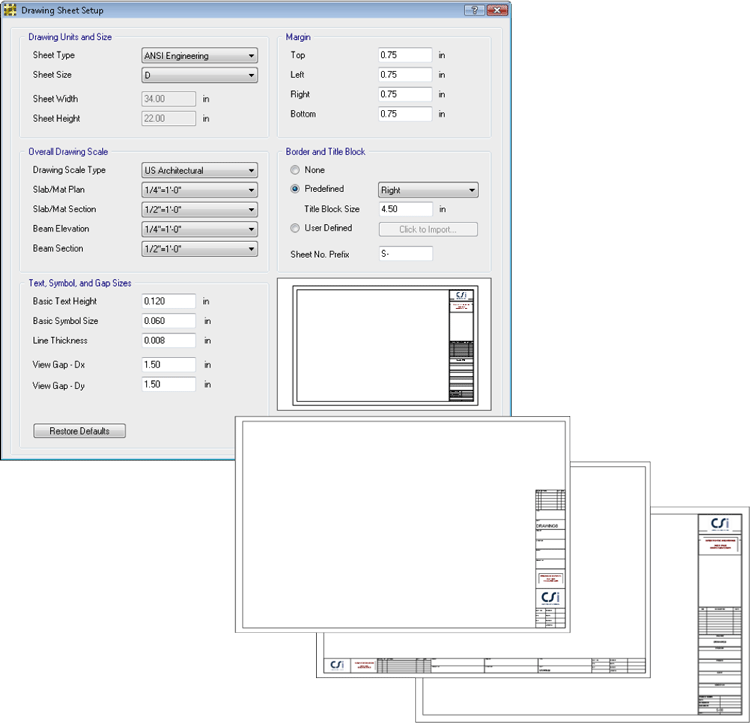

图标框
cisec
  • 标准的、米制的和ANSI图纸尺寸
  • 用户定义图纸尺寸和边距
  • 工程、米制和建筑比例尺
  • 三种预定义的图标框可供选择
  • 从DXF导入用户图标框

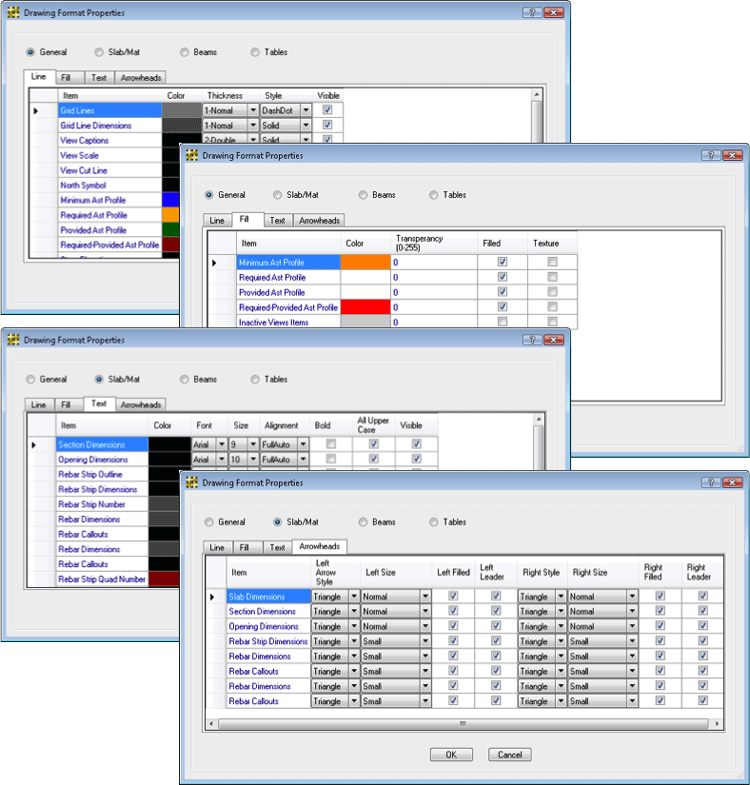

图纸格式和风格
cisec
  • 图纸的每个视图都可以控制比例尺
  • 调整线型、颜色和线宽
  • 调整填充颜色和透明度
  • 调整字体、字号、颜色和对齐方式
  • 调整尺寸线风格

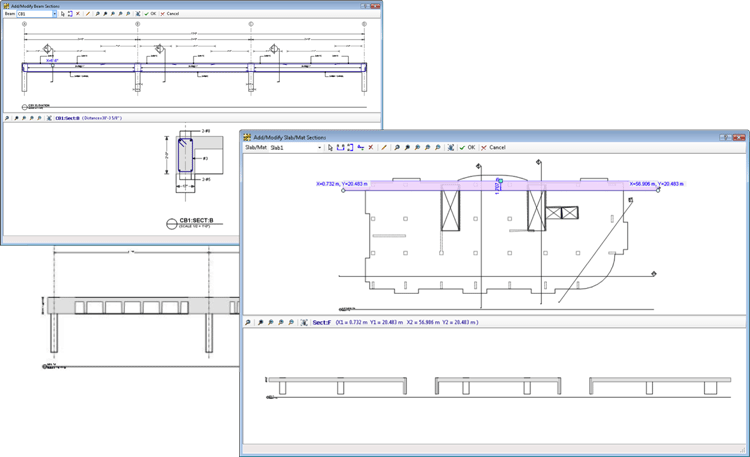

细部剖面
cisec
  • 对板、梁和筏板剖切
  • 用户定义的方向和长度
  • 立即切面预览
  • 可调整截面剖切视图范围

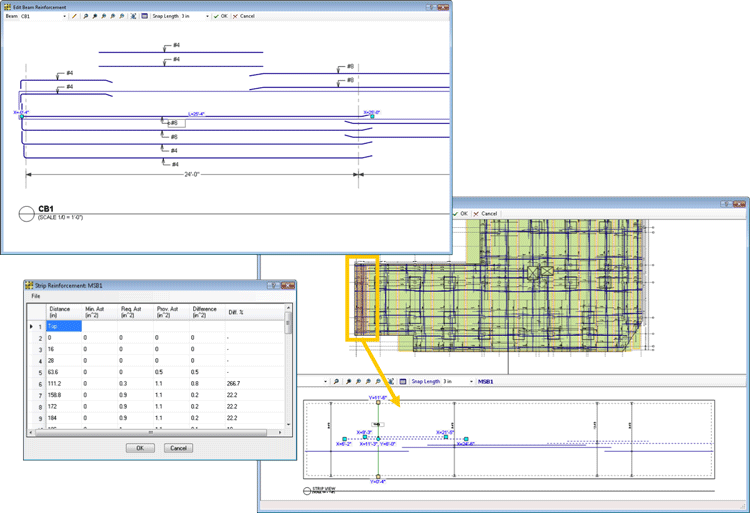

钢筋编辑
cisec
  • 编辑钢筋的尺寸、数量和长度
  • 自动更新相关视图
  • 逐条板带进行编辑
  • 提供面积与需要面积的对比查看

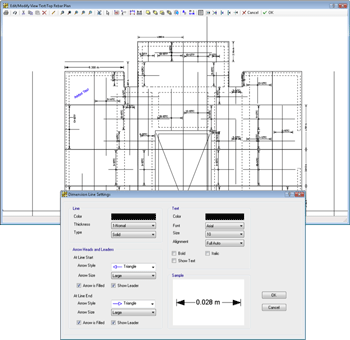

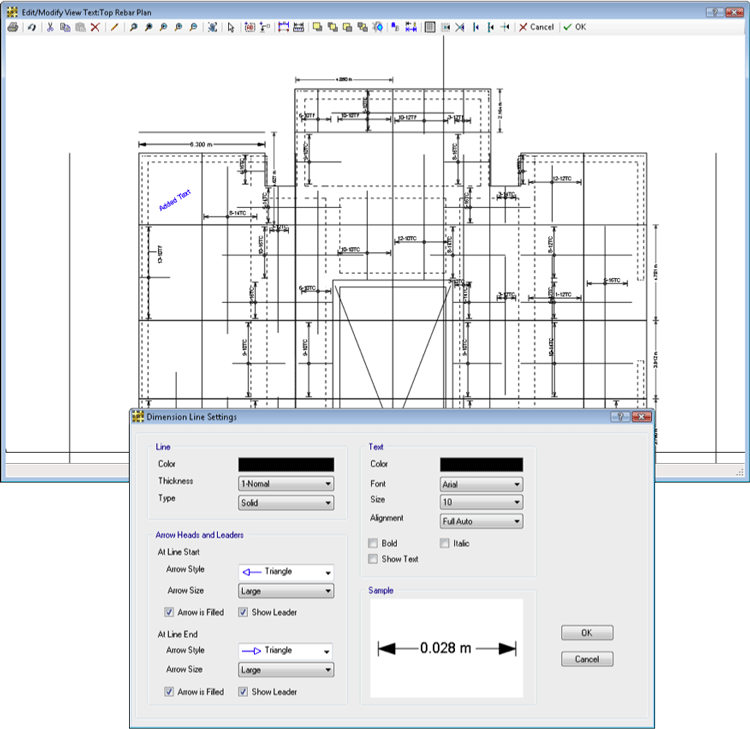

编辑文本和注释
cisec
  • 编辑图纸组件视图
  • 更改文本大小、字体和位置
  • 增加带引导线的文字注释
  • 增加尺寸线

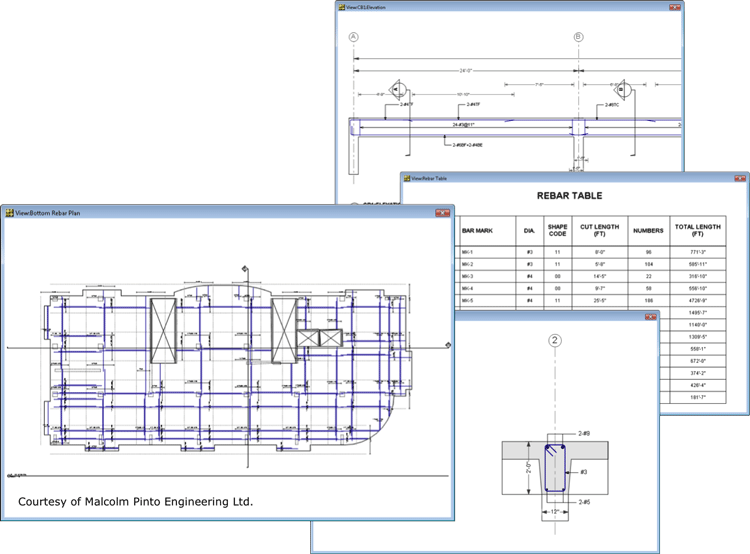

图纸组件视图
cisec
  • 图纸的建筑基本图块
  • 平面布置、钢筋布置、剖面、钢筋表、工程量清单、钢筋形状、钢束布置图、钢束立面布置图等
  • 文字和比例可以调整

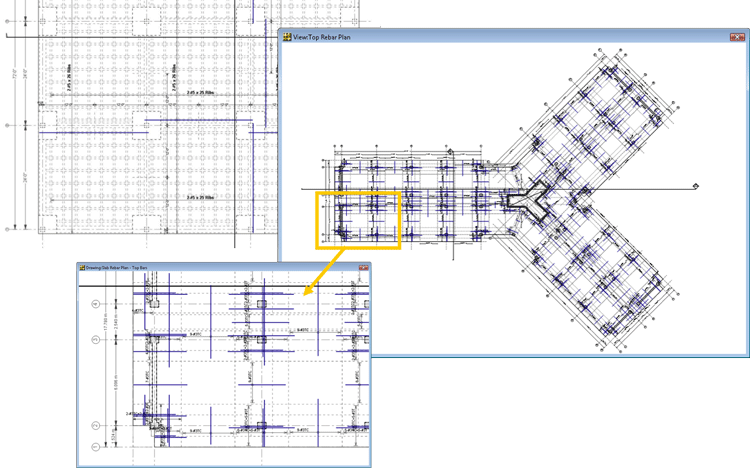

钢筋布置图
cisec
  • 显示代表钢筋或全部钢筋
  • 定制钢筋标识
  • 钢筋遵循板带方向

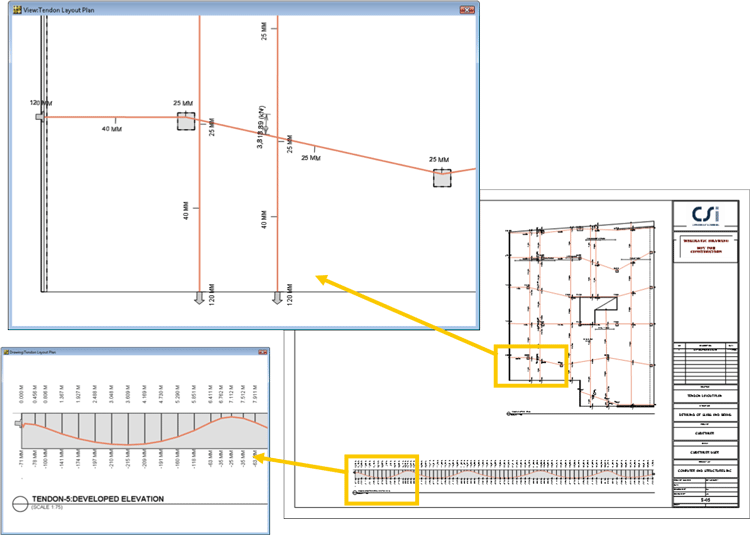

钢束布置图
cisec
  • 显示代表钢束或全部钢束
  • 高点和地点的尺寸
  • 张拉锚端部指示
  • 钢束立面布置

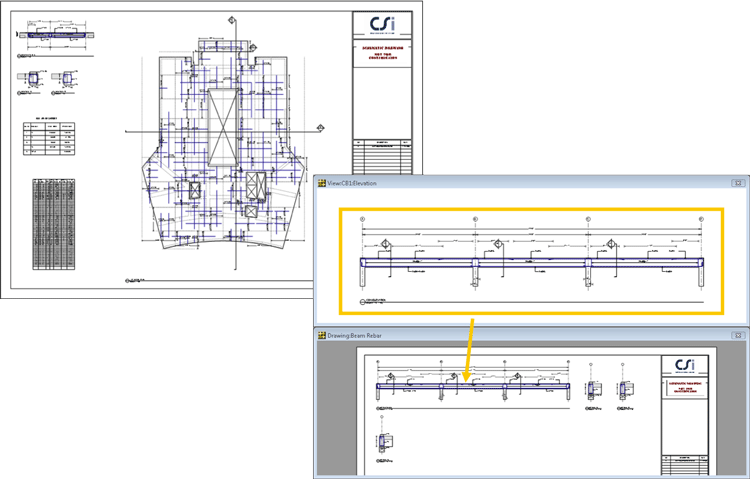

图纸集
cisec
  • 典型的图纸可以自动生成
  • 包含图纸组件视图
  • 从列表或从模型浏览器拖放来添加视图
  • 图纸与模型和钢筋同步更新

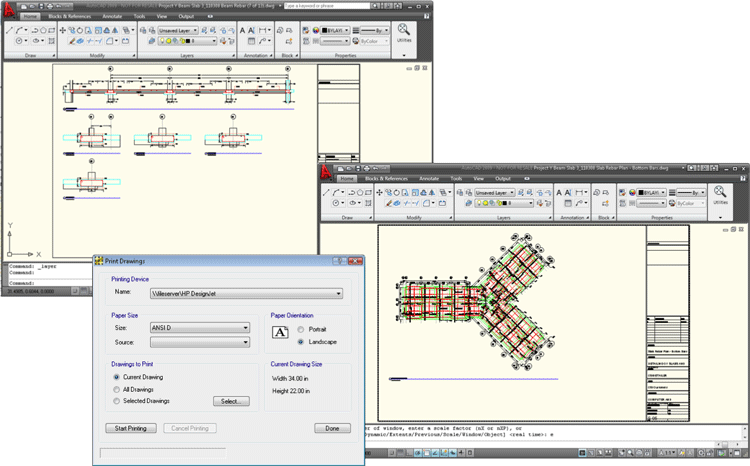

图纸打印与输出
cisec
  • 直接打印图纸或视图到打印机或绘图仪
  • 导出图纸或视图为DXF或DWG格式
  • 在AutoCAD或其他CAD软件中打开图纸
