CiSDetailer软件是北京筑信达工程咨询有限公司开发的施工图设计软件。CiSDetailer软件读取ETABS、SAP2000的模型信息和分析设计结果，进行模型显示、构件类型判断、配筋计算、构件PMM双偏压配筋计算、边缘构件划分、施工图绘制、舒适度验算、计算书输出等，并可以和多个软件进行配筋结果对比。

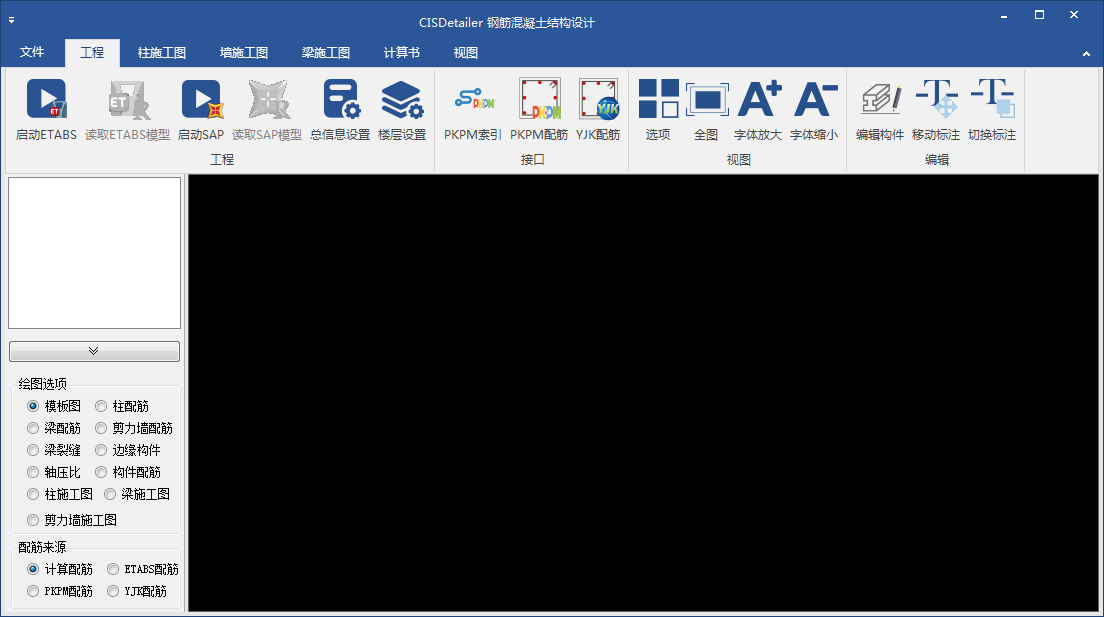

软件的主界面如图所示。菜单栏包括文件设置区、工程设置区、柱/墙/梁施工图、计算书、视图，导航栏菜单区、视图显示区。

导入模型

CiSDetailer可以读取ETABS及SAP2000的模型。读取各种截面类型，杆件单元、面单元、荷载工况、设计内力、配筋信息等数据信息。自动进行梁、柱、墙、连梁等构件的连接、合并、划分、模板底图绘制等工作。将计算模型转化为施工图模型。

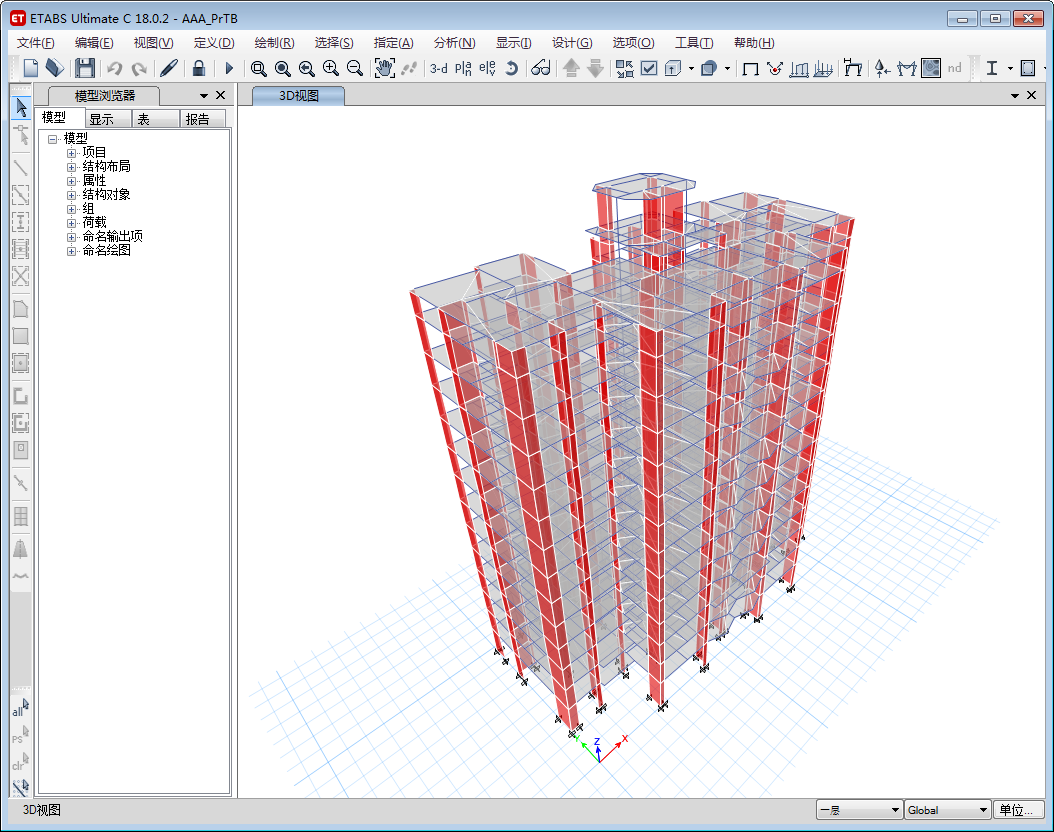

图1 ETABS 模型

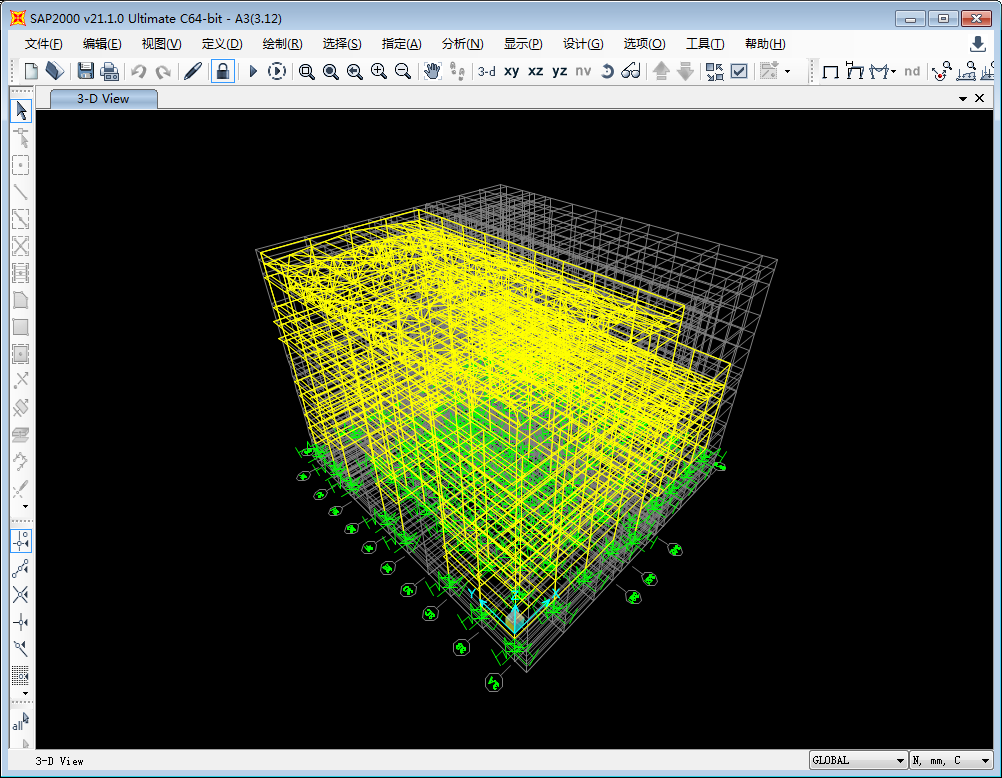

图2 SAP2000 模型

另外，由CiSModelCenter将PKPM导为ETABS文件时将同时生成.PKPMIndex索引文件，先点击PKPM索引导入索引文件，再点击PKPM配筋选取PKPM配筋结果文件，可导入PKPM配筋结果；YJK配筋可通过选择YJK结果文件直接导入，从而与ETABS/SAP2000配筋结果、Detailer设计结果进行对比。需要注意的是，对比配筋结果前需保持这几款软件的模型设置完全一致，如梁柱节点的刚域设置、插入点的设置、（准）刚性隔板的设置、设计组合的选取。当模型周期一致时，配筋结果对比良好。

构件设计

模型成功导入后，可进行构件设计

柱设计：可以读取ETABS或SAP2000的配筋结果，也可以读取柱构件的设计内力通过PMM曲面进行双偏压设计配筋并通过图形界面查看构件设计信息，可导出PMM曲面数据，也可进行截面校核。

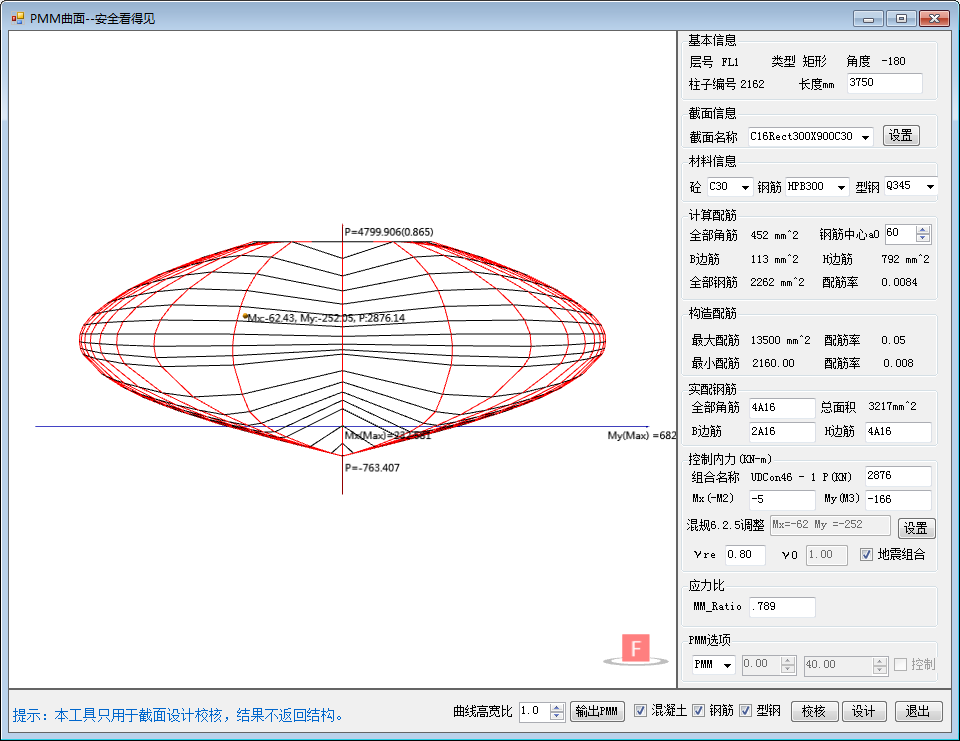

图3 PMM设计对话框

梁设计：可以读取ETABS或SAP2000的配筋结果，也可以读取柱构件的设计内力根据混凝土规范计算梁截面配筋、裂缝计算。用户可以查看配筋计算的详细过程。

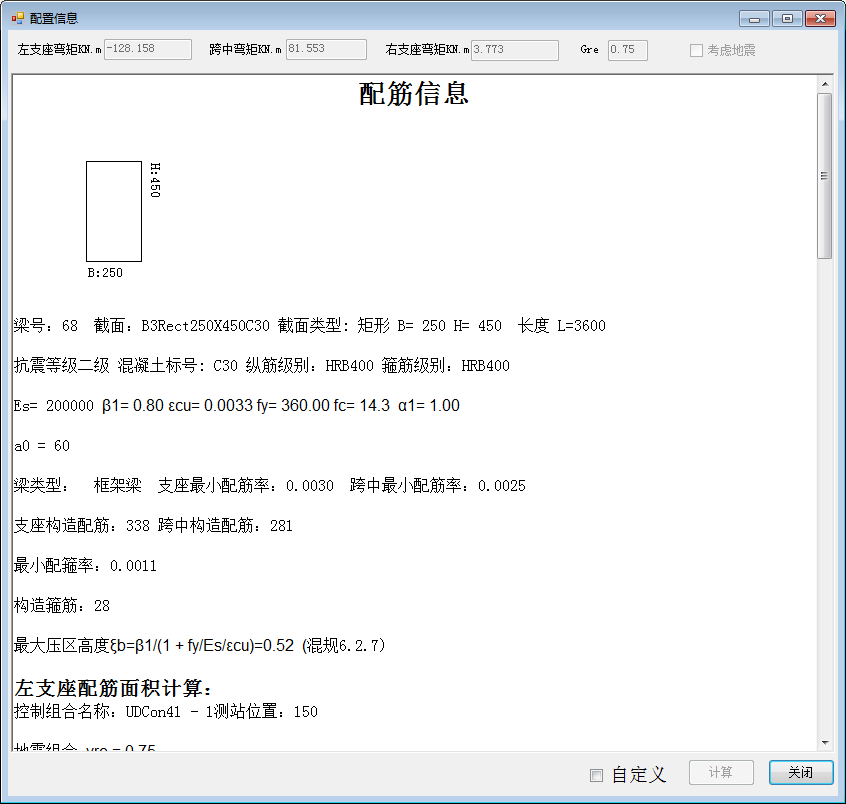

图4 详细配筋计算过程

墙及连梁设计：自动划分墙梁标签，读取ETABS设计内力，根据混凝土规范进行墙肢暗柱纵筋及墙肢水平分布筋计算，自动划分边缘构件，并可以查看墙肢配筋或边缘构件划分及配筋面积确定的详细过程。

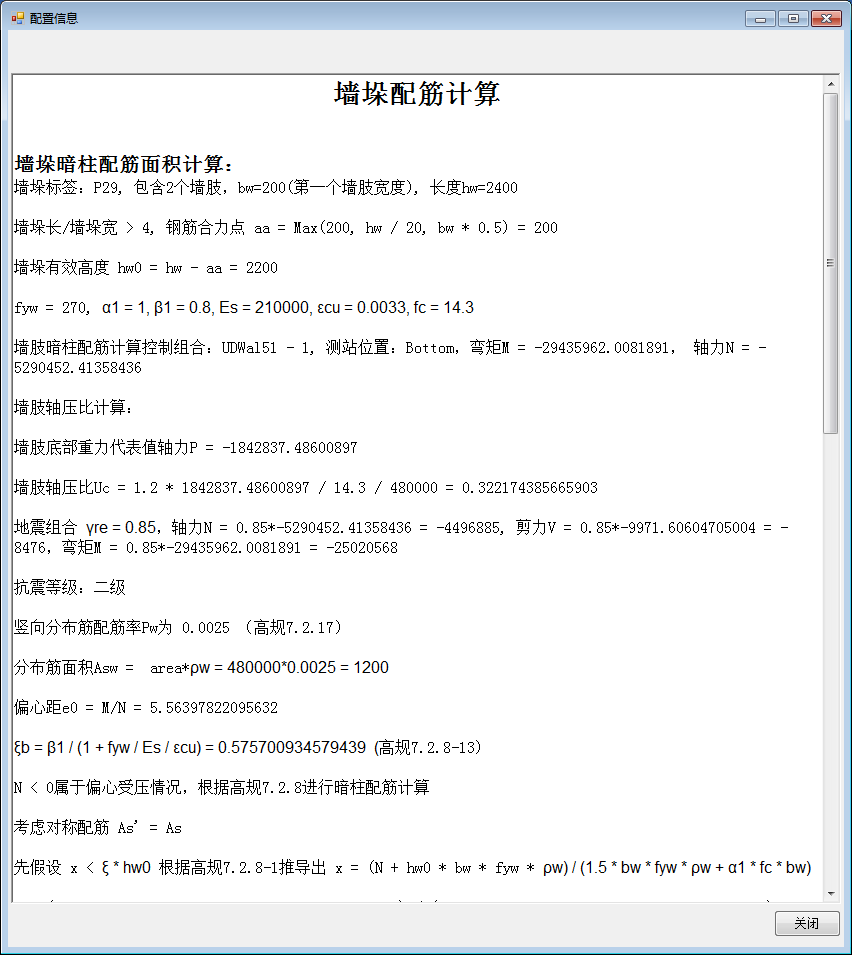

图5 墙肢配筋计算过程

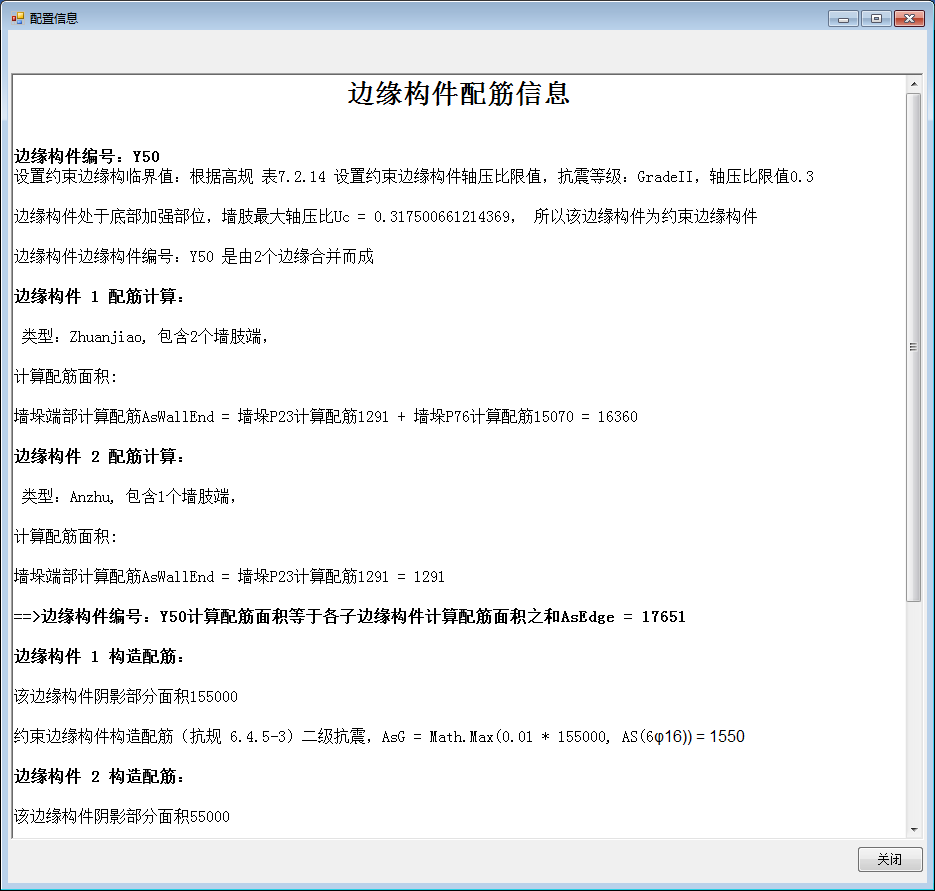

图6 边缘构件配筋

施工图

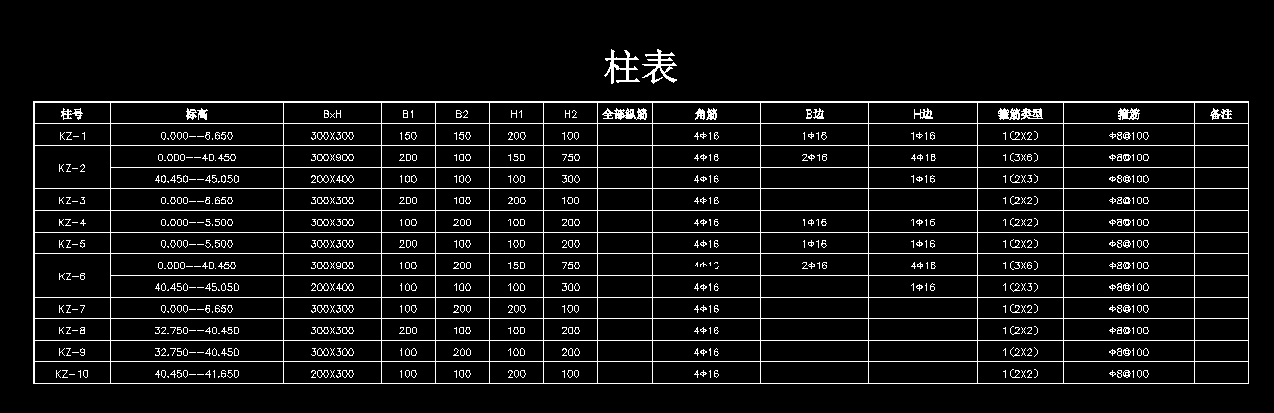

柱施工图：柱施工图可以选择原位表示法及表格画法，支持编辑构件、移动标注和切换标注。

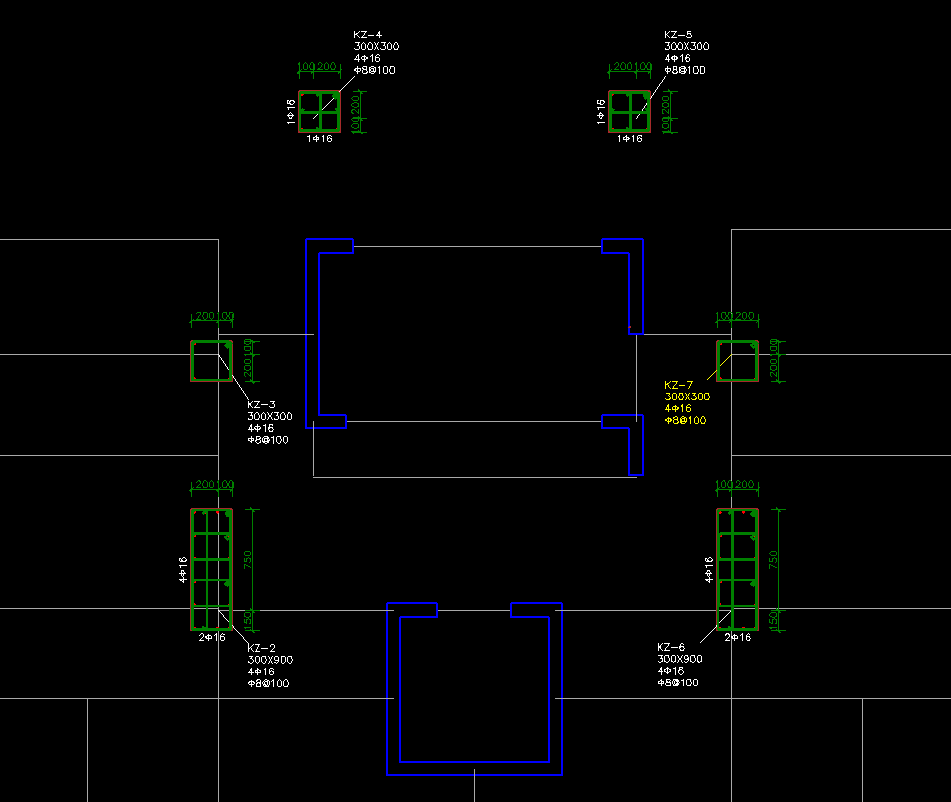

图7 柱原位表示法施工图

梁施工图：梁支座自动判断与人工调整；绘制平法施工图，可编辑构件、移动标注和切换标注。

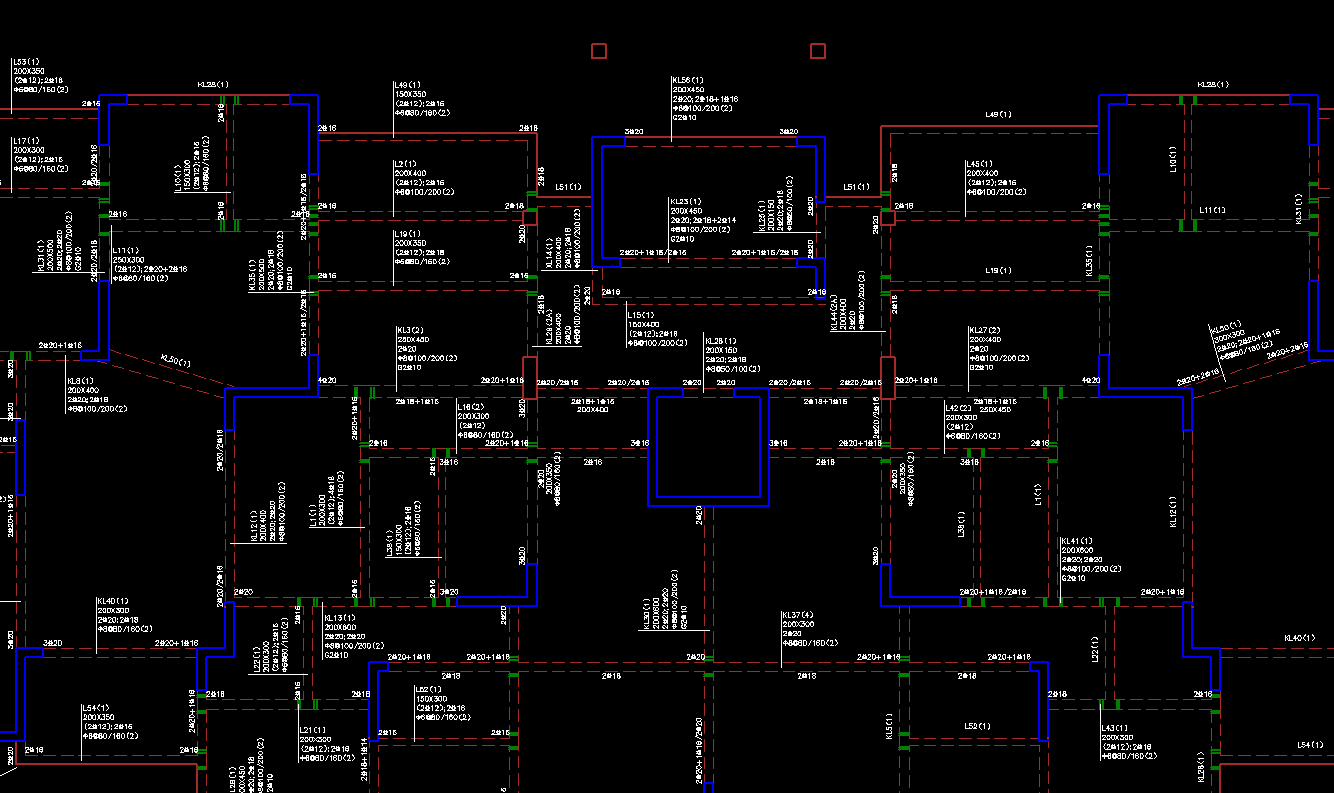

图8 梁施工图局部

墙连梁施工图：墙及连梁施工图可以采用原位画法，也可以选择表格画法，可编辑构件、移动标注和切换标注。

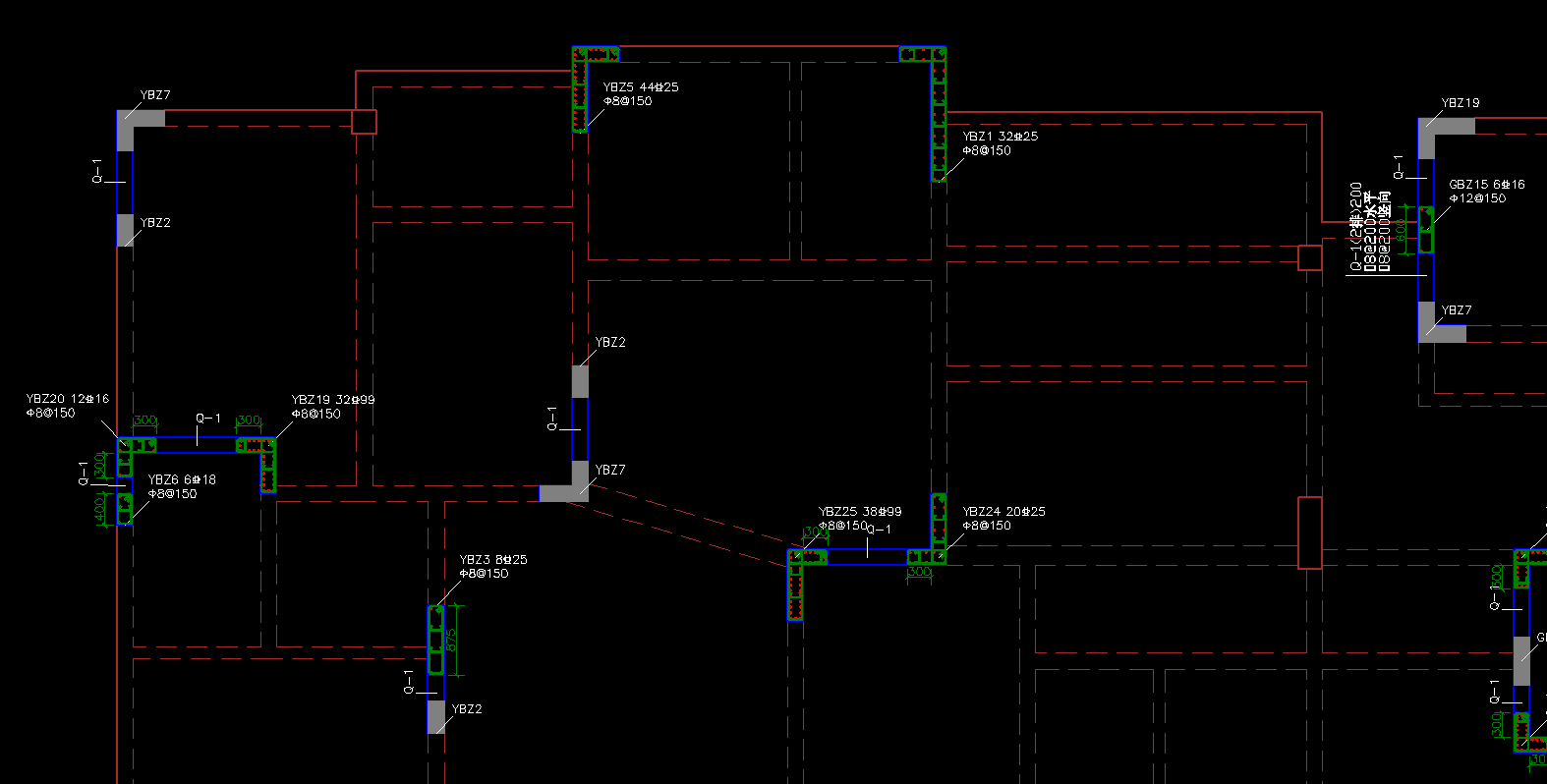

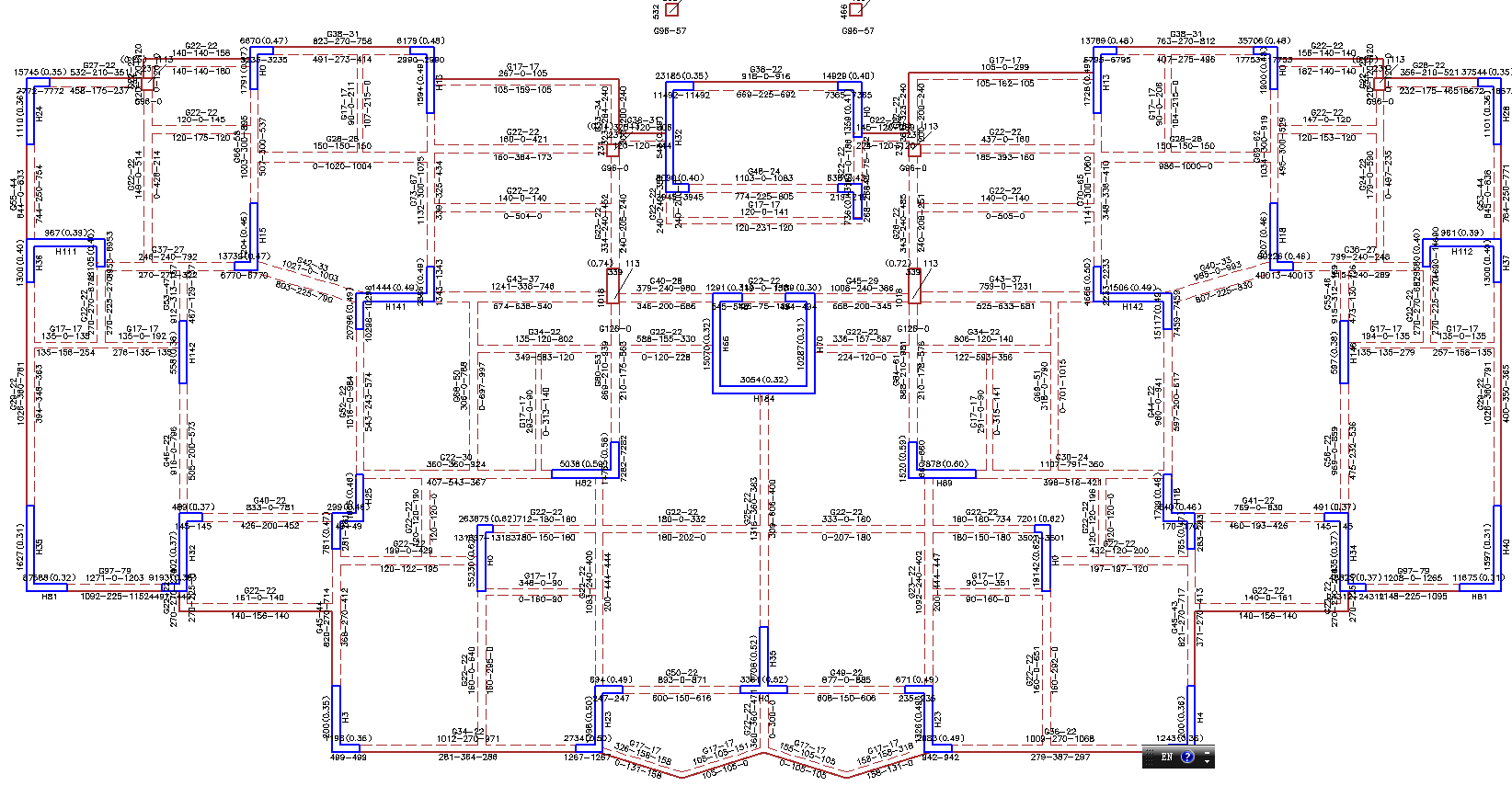

图9 墙施工图原位画法（局部）

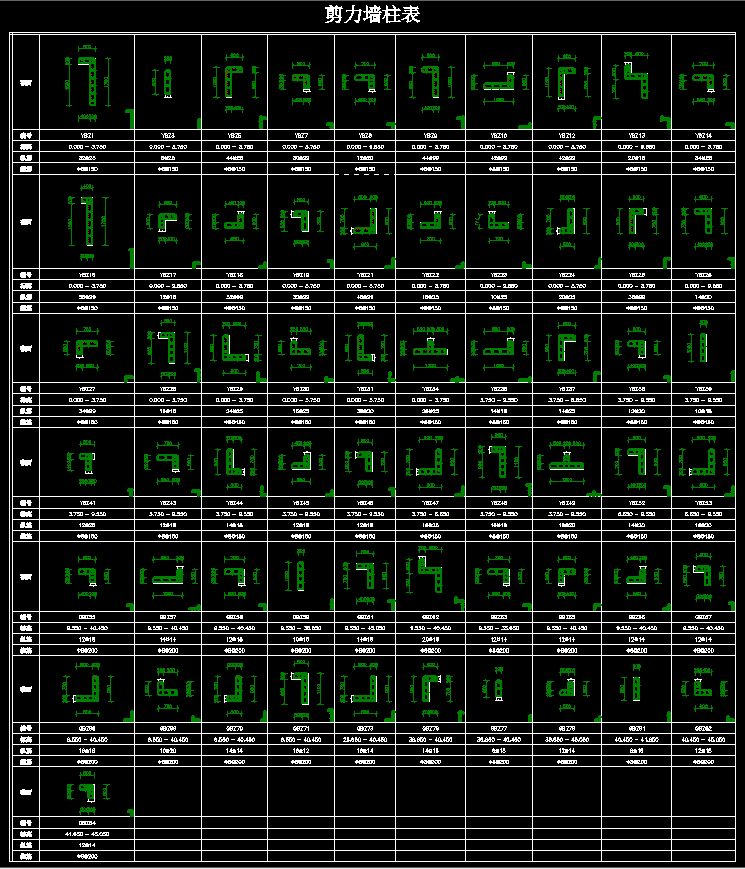

图10 剪力墙边缘构件表

计算书

CISDetailer可以读取ETABS分析及设计结果，整理生成计算报告书，可一进行舒适度计算并查看计算细节。计算书可导出计算书的word和PDF文件。

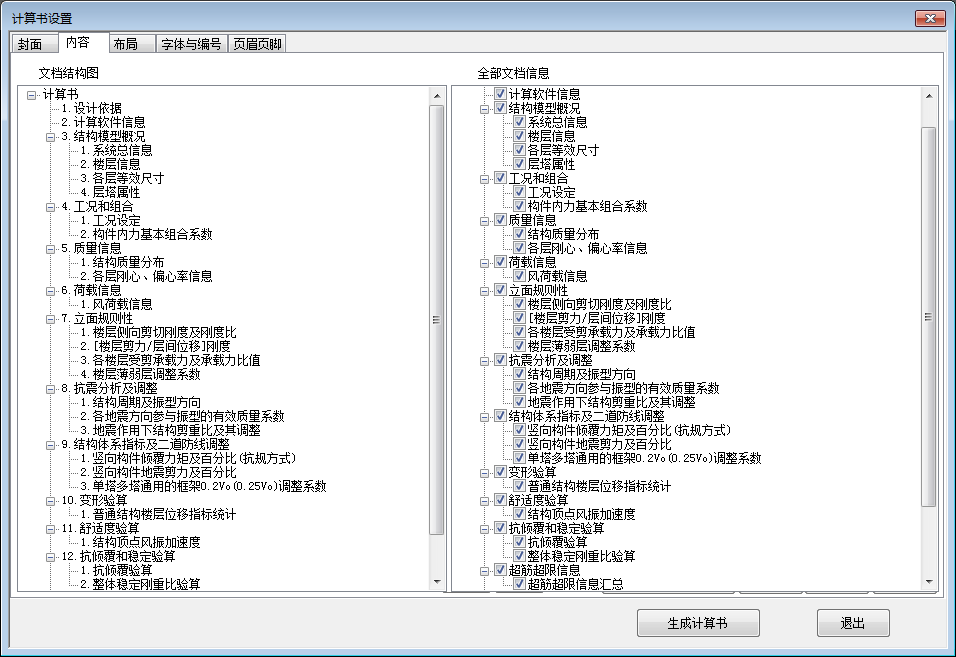

图11 计算书输出设置页面

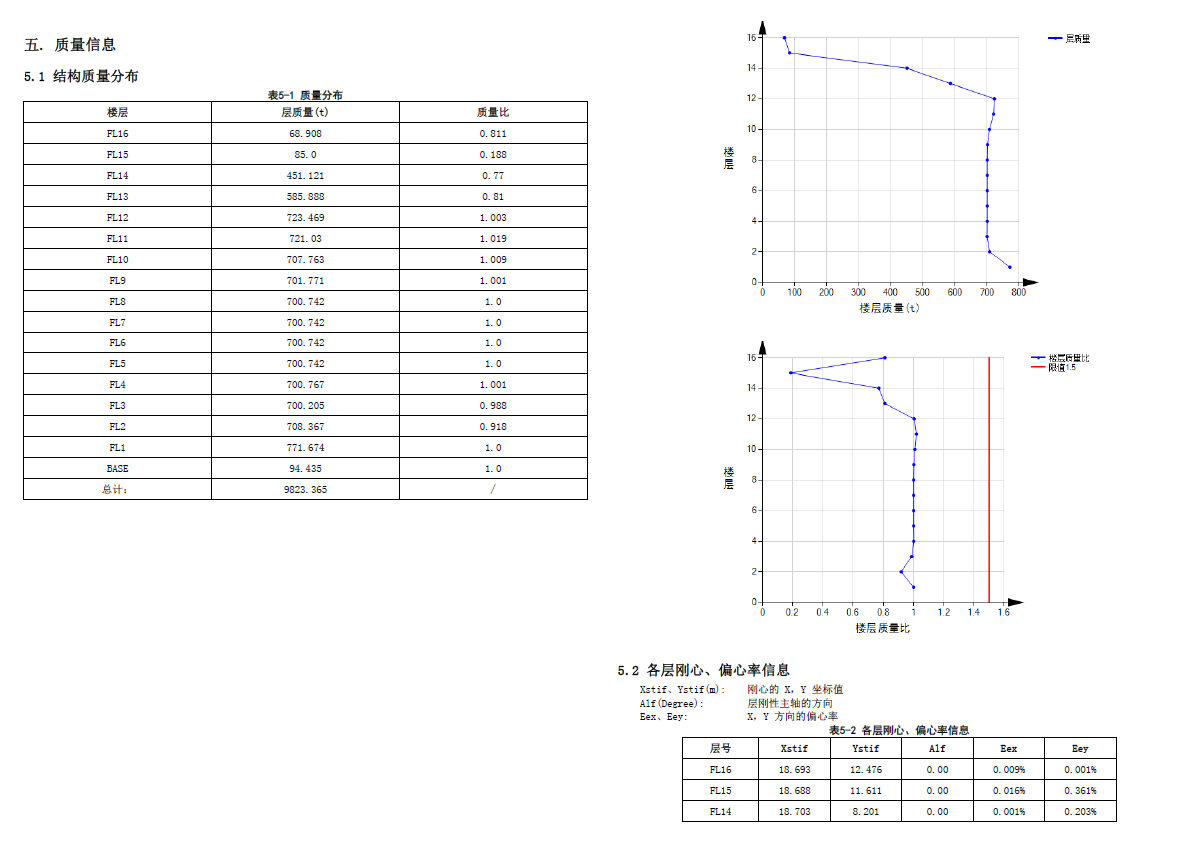

计算书节选

简图输出

程序可以输出构件配筋简图、轴压比图、边缘构件图、模板尺寸等简图。

构件配筋简图
