SAP2000 建模功能

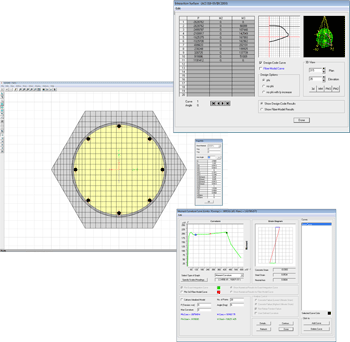

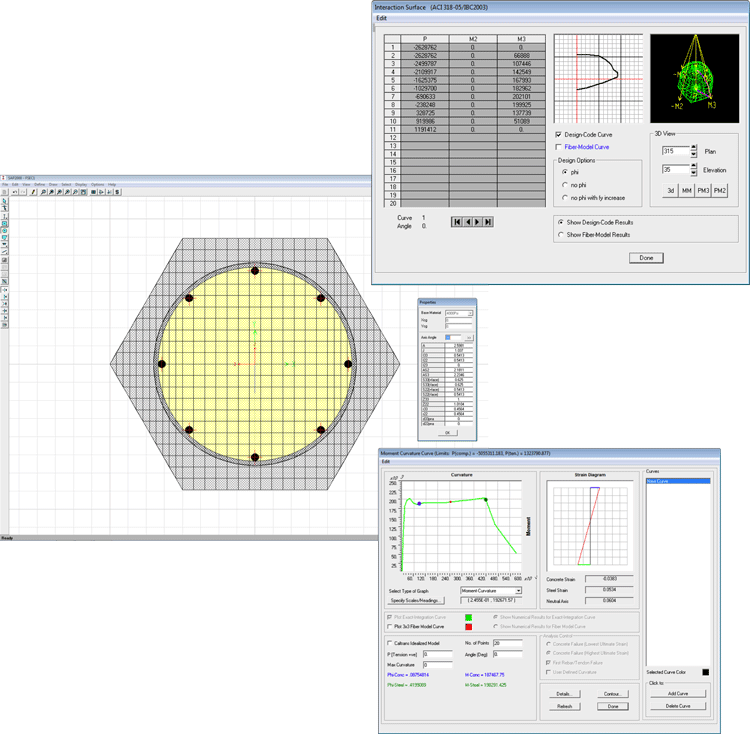

截面设计器
cisec
  • 专用截面
  • 允许用户创建任意形状和使用任意用户定义的材料
  • 自动计算所有的截面属性
  • 对混凝土截面,生成双轴相关图
  • 弯矩曲率图

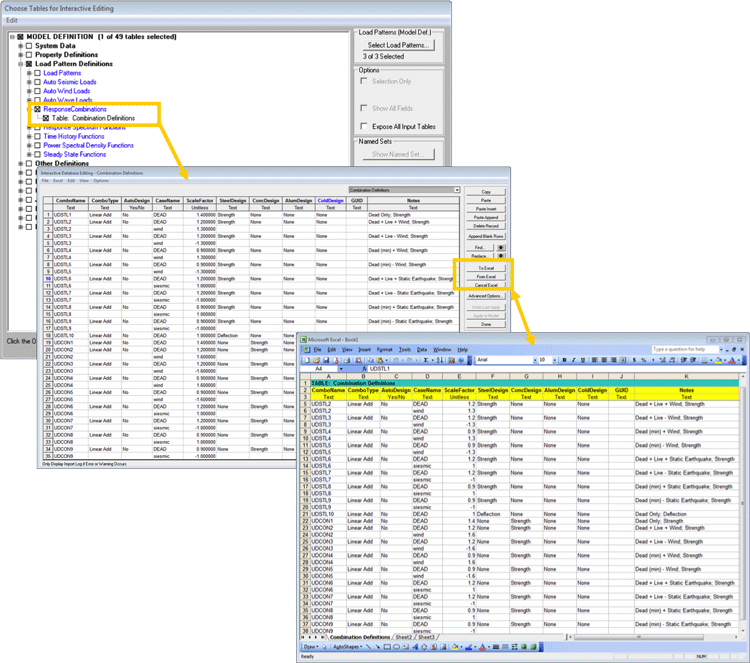

交互式数据库编辑
cisec
  • SAP2000的所有数据都用电子表格查看和编辑
  • 在SAP2000内部编辑
  • 与MS Excel双向链接编辑
  • 允许用户使用电子表格定义部分模型或整个模型

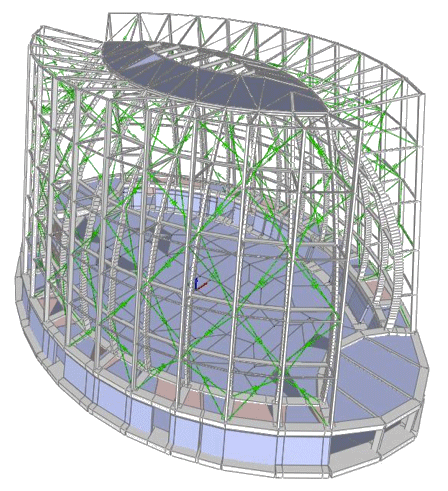

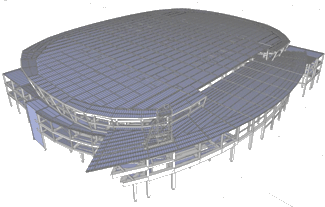

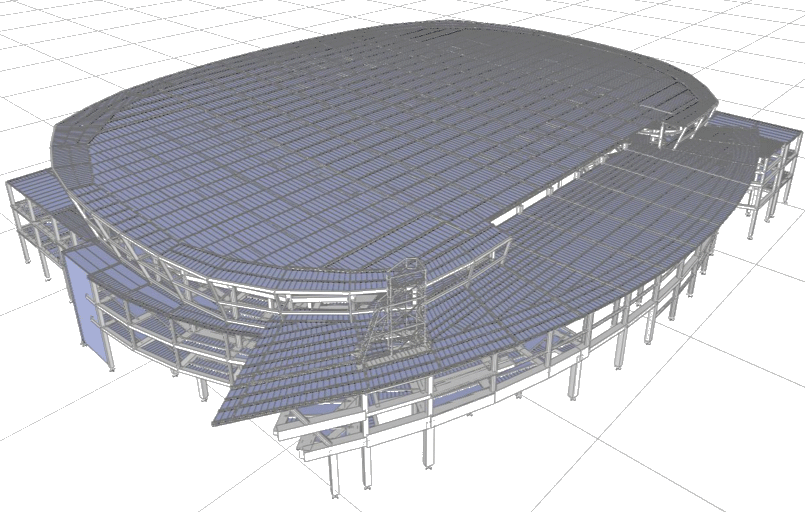

框架单元
cisec
  • SAP2000的框架单元可以是直线，也可以是曲线
  • 为了保证有限元的连接性，当与其他构件相交时，自动生成中间结点

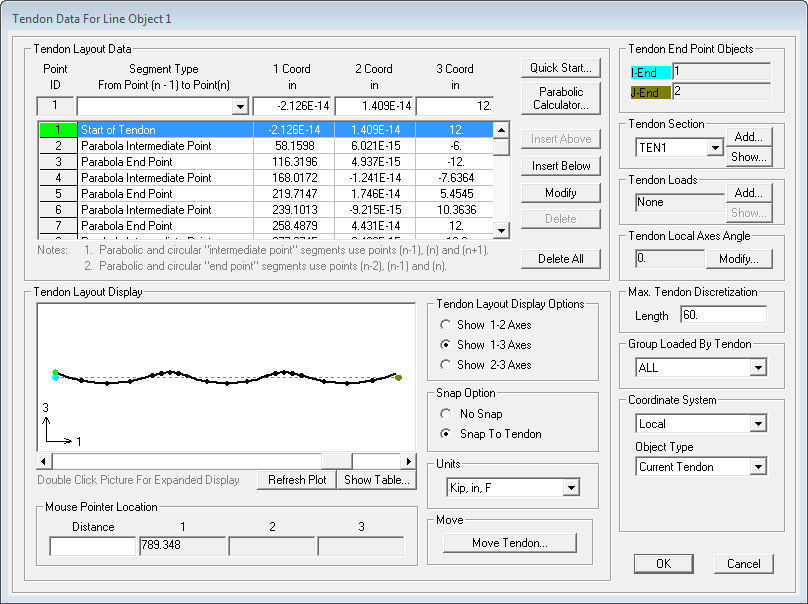

钢束单元
cisec
  • 钢束可以作为独立对象方便地绘制，其几何形状指定为直线、抛物线、圆形，或其他任意形状。
  • SAP2000自动连接钢束到包含钢束的框架、壳、实体对象。
  • 也可以模拟外部钢束。
  • 钢束荷载，包括所有损失，可以方便地指定。对于简单的分析，钢束可以简单地用来生成作用在结构上的荷载。
  • 钢束可以作为单元来建模，以反映与结构其他部分的相互作用。使用这种方法，施工顺序加载分析可以考虑钢束的添加、张拉的顺序，及其与时间相关的收缩徐变影响。

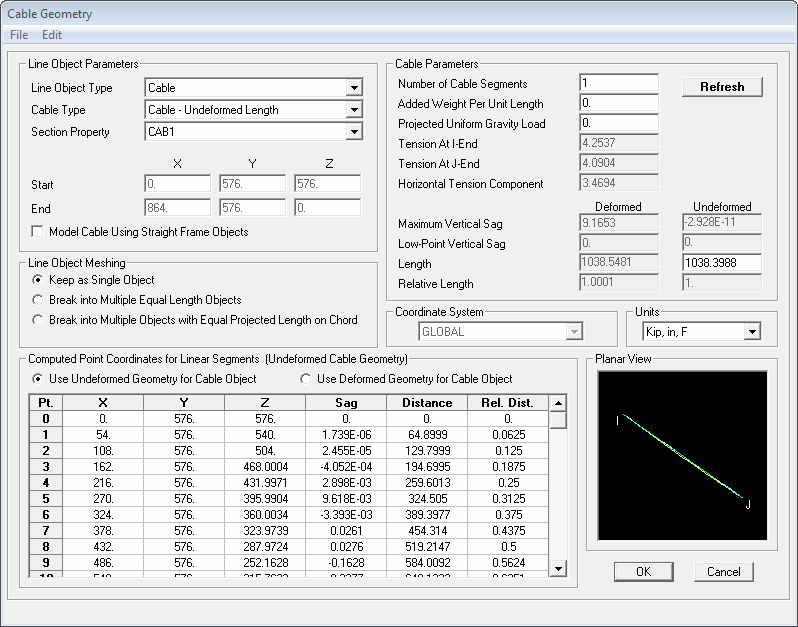

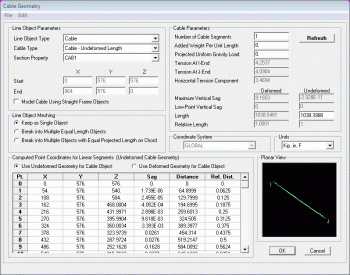

索单元
cisec
  • 几何定义选项
    • I、J端的最小拉力
    • I、J端的拉力
    • 水平拉力分项
    • 最大竖向垂度
    • 低点的竖向垂度
    • 未变形长度
    • 相对未变形长度
    • 索的变形形状
  • 定义为:
    • 单索
    • 多段索
  • 悬链行为
  • 大位移索单元可以模拟张拉刚性和大转动效应，索形自动加载，在施加压力的时候索可以产生屈曲。
  • 可以应用于悬索桥、斜拉桥、索拉塔架、管道吊索，等等。与施工顺序同时使用，可以得到结构真实的应力和刚度。
壳单元
cisec
  • 壳单元（板、膜、完全壳）用来模拟墙、楼板、池/容器的壳壁，及其他薄壁面，也可用作二维的实体（平面应力、平面应变和轴对称实体）
  • 基于应力—应变关系，分层壳单元可以对每层壳考虑混合材料的组合行为和非线性材料行为，而且对钢筋层可以考虑剪切行为。
  • 非协调模式自动包含在面单元的刚度公式中，以提高面内弯曲行为。
  • 当剪切变形显著时，可以用厚壳/板选项。厚板公式同时考虑了剪切和弯曲变形，而薄板公式只是考虑弯曲变形而忽略剪切变形。

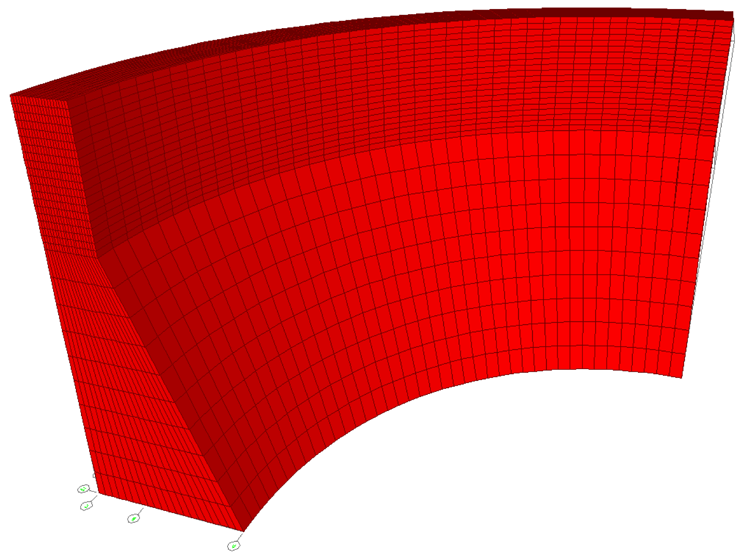

实体单元
cisec
  • 八节点实体单元是基于具有非协调模式的等参元公式。
  • 实体单元支持退化的实体，如模拟楔形和四面体而导致的节点重合。
  • 有利于模拟三维对象的加载、边界条件、截面属性，随厚度变化的响应等。
  • 面单元可以拉伸成实体单元。

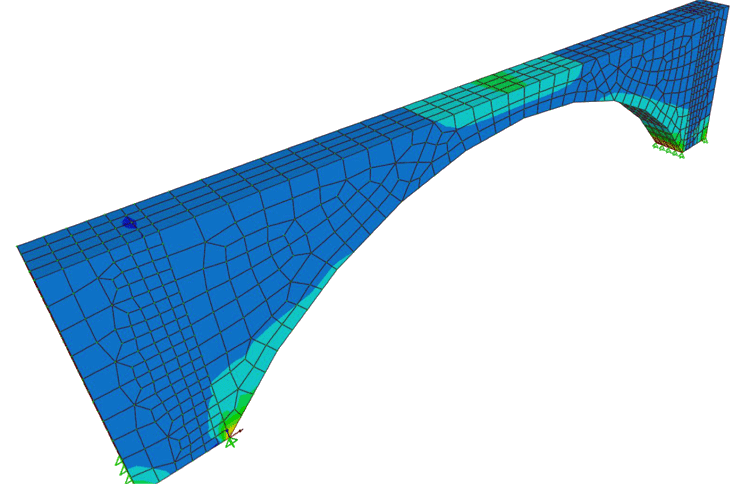

网格划分工具
cisec
  • 网格自动生成
    • 大量网格划分控制选项
    • 生成四节点子单元
  • 用户对网格如何划分能够完全控制
  • 可以对网格进行进一步划分
  • 可以根据轴网线、选定线、对象相交或选择节点来划分网格。
  • 面对象的表面荷载可以是一个方向或二个方向的分布。
  • 模型对象自动转换为模型单元进行内部分析。框架、面、实体可以定义分析的精细化网格，而模型输出为独立的非划分网格的对象。
  • 网格化的面和实体有限元能够自动增加节点以相连到框架单元。

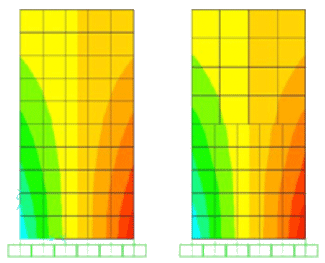

自动边束缚
cisec
  • 自动边束缚技术用来处理不匹配的网格
  • 使用节点插入算法来连接所有不匹配的网格

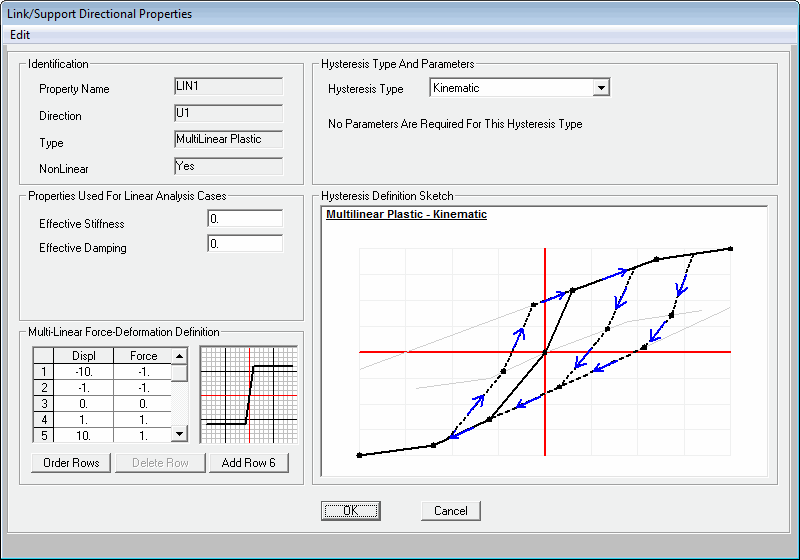

连接单元
cisec
  • SAP2000 具有多种不同的连接单元，使得用户可以准确地模拟结构性能。
    • 线性
    • 多段线性弹性
    • 多段线性塑形
    • 缝
    • 钩
    • 阻尼器
    • 摩擦隔震器
    • 橡胶隔震器
    • 拉/压隔震器
    • 频率相关的弹簧
    • 频率相关的阻尼器

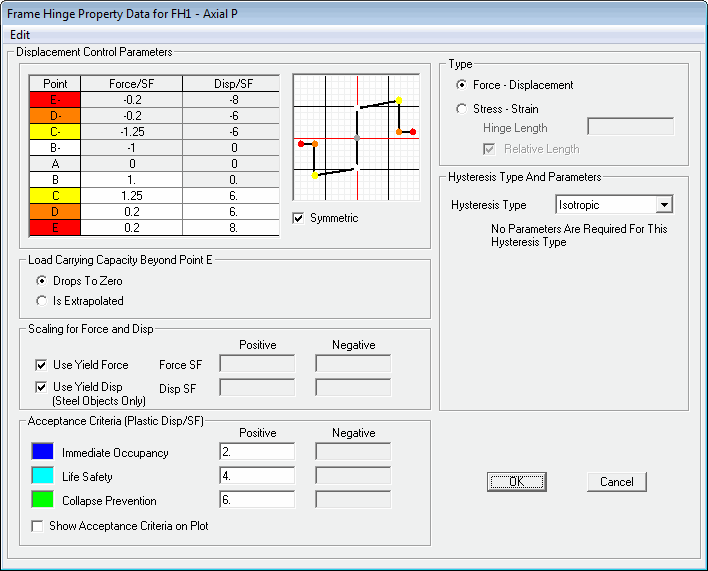

铰属性
cisec
  • 用户可以生成和应用铰属性来在SAP2000种进行推覆分析。
  • 非线性纤维铰
    • 框架单元（梁、柱、斜撑）的材料非线性行为可以用纤维铰来模拟。这个方法是将材料在截面上划分为离散点，每个都遵守准确的材料应力—应变曲线。混合材料，如钢筋混凝土、复杂截面形状都可以模拟。
    • 屈服、开裂、滞回等行为都可以捕捉到。
    • 在延长度方向使用多个铰可以表示构件在全三维的非线性，虽然绝大部分实际情况并不需要这样做。
  • 纤维铰可以用于非线性静力分析和动力分析。
