问题描述：
在 ETABS/SAFE 中如何按照欧标（EN
1992-1-1）对混凝土梁进行挠度验算？
解答：
欧标混凝土规范 EN
1992-1-1（EC2）第 7.4 节规定了混凝土构件的挠度控制要求。规范推荐优先采用跨度有效高度比（l/d）限值法进行验算。当实际跨度有效高度比不超过规范限值时，可认为构件满足挠度控制要求，无需进行详细挠度计算；只有当跨度有效高度比超出规范限值且结构方案不再调整时，才需要进行详细的挠度分析。
从软件实现角度来看，跨度有效高度比限值的计算需要采用构件的实配钢筋，而 ETABS 目前无法读取实配钢筋并自动完成 EC2 第 7.4.2 条规定的验算。因此，用户需要在完成设计后，从 ETABS 导出相关设计结果，并依据规范公式自行计算跨度有效高度比限值。
ETABS 可提供计算所需的大部分参数，例如构件长度、截面尺寸以及计算配筋面积等。用户可将这些数据导出至 Excel，通过公式完成验算。
如果实际跨度有效高度比满足规范限值，则无需进一步计算挠度；如果不满足要求，并且不再调整结构方案，则可进行开裂挠度分析，以获得短期或长期开裂挠度结果。
1.
EC2 第 7.4.2 条跨度有效高度比限值验算
规范规定的验算流程如下：
1）确定结构体系并查取系数 K。根据 EC2 表 7.4N 确定结构体系对应的系数K值。不同受力体系对应不同的 K 值，其中简支梁通常取
K=1.0，框架梁取 K=1.5。对于其他结构形式，用户应根据构件实际受力情况查阅 EC2 表 7.4N 确定相应的 K 值。
2）确定配筋率 ρ 和混凝土强度
fck。ETABS 完成设计后，可以通过设计结果表格导出构件所需的计算配筋面积，从而完成配筋率的计算。参考配筋率 ρ0 则按照规范公式 ρ0=sqrt(fck)×10-3 计算，其中 fck 为混凝土轴心抗压强度标准值。

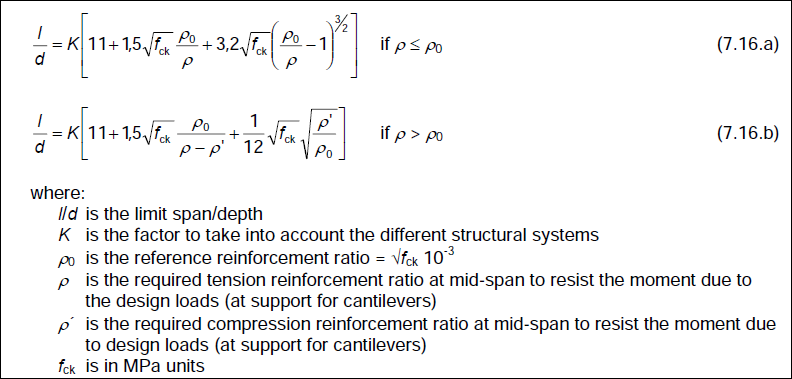

3）计算基本跨度有效高度比限值。根据配筋率与参考配筋率的关系，采用 EC2 公式 (7.16a) 或公式 (7.16b) 计算基本 l/d 限值。需要注意：ETABS 输出的是设计所需的计算配筋面积，不包含构造钢筋。因此，通常可直接采用公式 (7.16a) 进行计算。若需要考虑受压钢筋影响，则需由用户自行确定受压钢筋面积并计算受压钢筋配筋率。

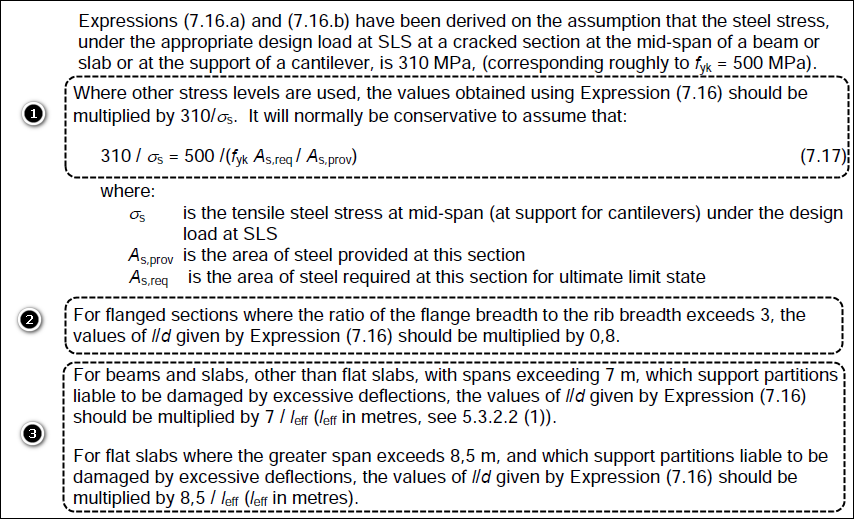

4）考虑规范修正系数。EC2 允许对基本 l/d 限值进行修正。常见修正包括：钢筋应力修正、翼缘截面修正、大跨度+隔墙修正。是否需要采用上述修正以及具体采用何种修正方式，应结合工程实际情况进行判断。需要说明的是，当采用 ETABS 计算配筋面积（即As,req = As,prov）且钢筋特征屈服强度 fyk= 500MPa 时，钢筋应力修正系数 310/σs =1.0，此项无需修正。
5）判断是否满足要求。最终，将修正后的允许跨度有效高度比与构件实际跨度有效高度比进行比较。
2. ETABS 中需要导出的表格和数据
在完成设计后，为了进行跨度有效高度比的后续验算，需要从 ETABS 中导出若干关键结果数据并在 Excel 进行整理计算。建议按楼层分别导出并整理。

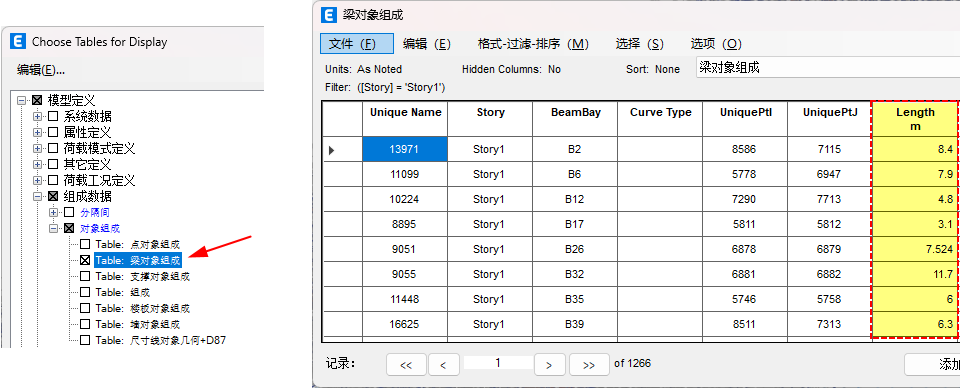

1）梁对象组成（Beam Object
Connectivity）
需要从“梁对象组成”表格中提取梁的构件长度（Length）。需要说明的是，ETABS导出的 Length 为轴线长度（即支座中心线之间的距离），若直接用于跨高比计算，结果偏保守。如需采用有效跨度 l_eff，应结合端部偏移数据按 EN
1992-1-1 第 5.3.2.2(1) 条计算。

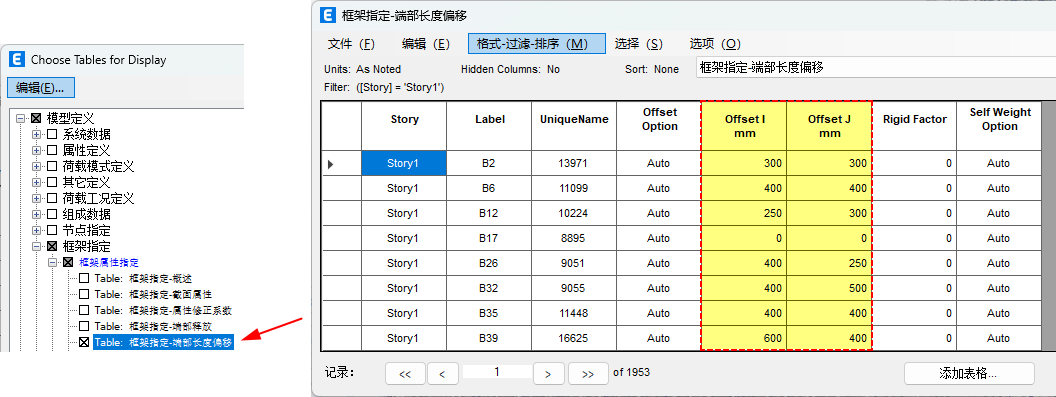

2）框架指定-端部长度偏移（Frame
Assignments - End Length Offsets）
在部分情况下，如果希望采用净跨度进行跨高比的计算（实际 l/d 计算值偏小，验算结果偏不安全），还需要导出梁两端的端部偏移长度。该表格中的 Offset
I 和 Offset J 分别表示构件两端的偏移长度，通过这些数据可以进一步计算得到构件的净跨度，计算公式为 l_n = L - Offset_I -
Offset_J，其中 L 为 ETABS 导出的构件轴线长度。

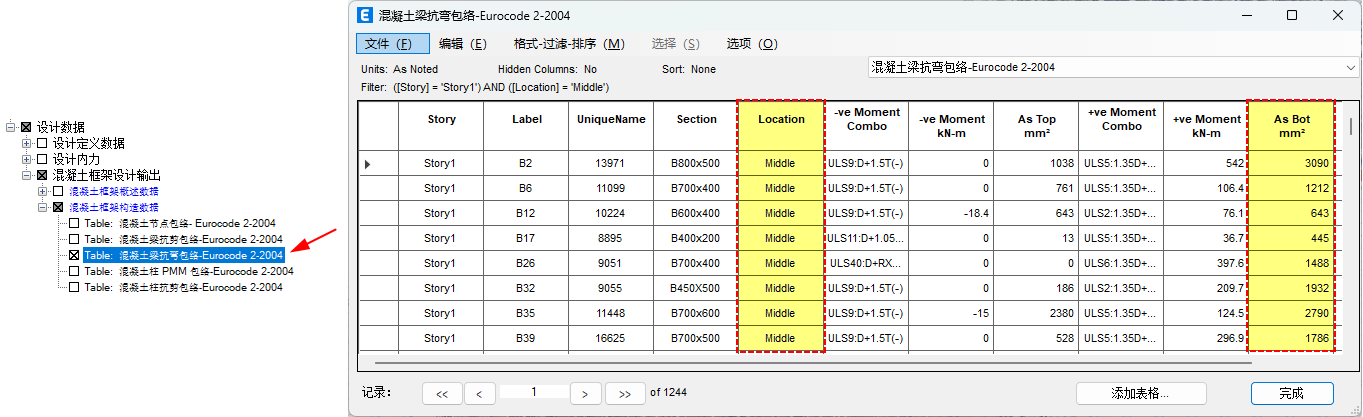

3）混凝土梁抗弯包络（Concrete
Beam Design Summary- Eurocode 2-2004）
还需要从“混凝土梁抗弯包络”结果表中提取梁的抗拉钢筋面积（As
Bot）。该数据需要取控制截面的设计结果，对于连续梁或简支梁取跨中（Middle）位置，对于悬臂梁则应取自由端控制截面。
除此之外，还需要同步提取构件的基本信息，包括楼层（Story）、构件标识（标签（Label）或唯一名（Unique
Name））以及截面名称（Section）。其中，截面名称在后续 Excel 处理过程中尤为重要，因为 ETABS 不会逐构件直接输出截面几何尺寸，需要通过截面命名规则来获取截面宽度与高度。
3. Excel 数据处理
在从 ETABS 导出构件几何信息、截面信息以及配筋结果之后，即可在Excel中完成数据整理与计算。当然，也可以利用ETABS
API功能开发插件，实现自动化验算流程。在 Excel 处理过程中，应注意以下几点：
1）ETABS 导出的构件长度通常为 m，计算时应统一转换为 mm 单位。
2）若采用净跨度进行验算，应增加净跨度数据列。
3）ETABS 无法逐构件直接提取梁的截面尺寸，因此每个构件的截面宽度和高度需要通过截面名称进行间接获取。建议用户在 ETABS 建模时，在截面定义阶段采用能够反映截面尺寸的命名方式，通常工程中习惯按照“高度×宽度”的形式对截面进行命名。
综上，ETABS 目前不能自动完成 EC2 第 7.4.2 条规定的跨度有效高度比验算。对于欧标项目，推荐采用以下流程：
（1）在 ETABS 中完成构件设计。
（2）导出构件长度、截面信息及计算配筋面积。
（3）在 Excel 中依据 EC2 第 7.4.2 条计算允许跨度有效高度比。
（4）比较实际 l/d 与允许 l/d；若满足要求，则可认为挠度控制满足规范要求；若不满足要求，则通过 ETABS 或 SAFE 进行开裂挠度分析，进一步评估短期或长期挠度。
