问题描述：
如图1所示，三个相同的简支梁在相同均布荷载作用下，随着测站（Output Stations）数量的不断增加，梁的弯矩图由最初的折线逐渐变得平滑，并最终逼近真实的抛物线形状。那么，测站是如何影响内力结果的？它与有限元剖分（Meshing）又有什么本质区别？

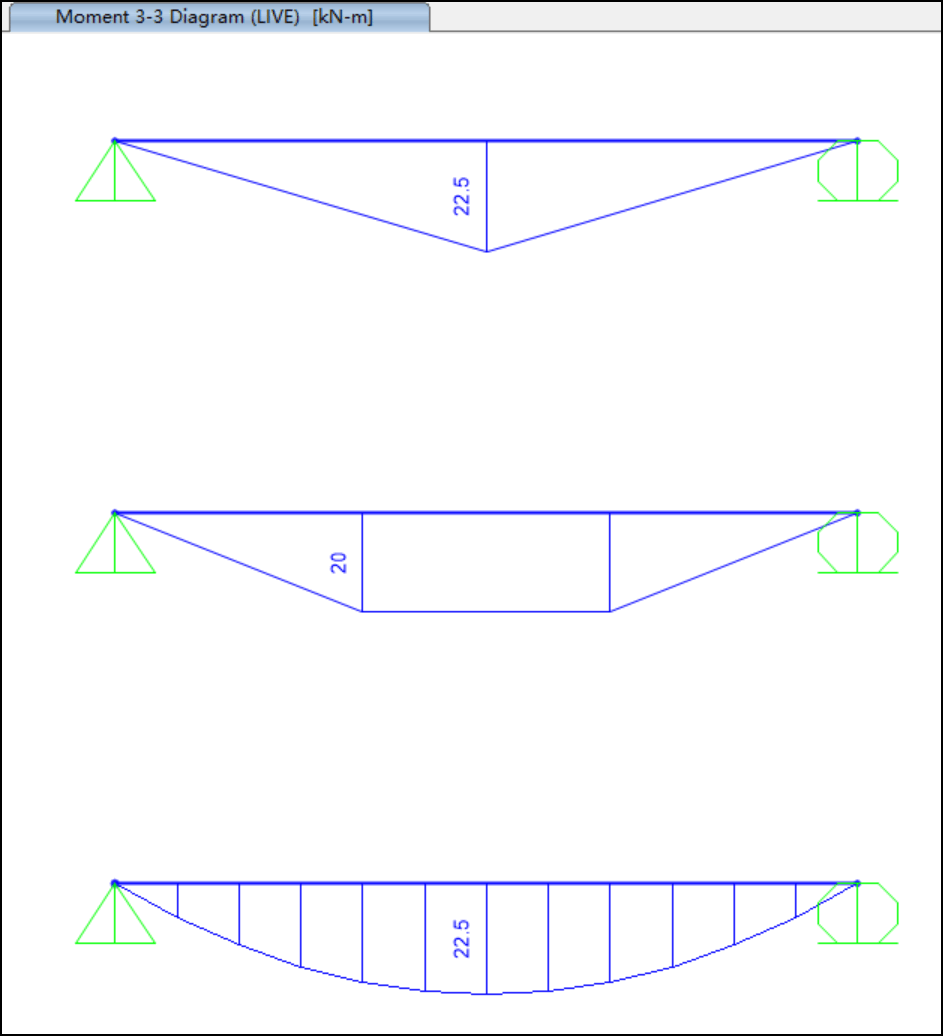

图1 不同测站数量下的简支梁弯矩图
解答：
一、测站的概念
在SAP2000等软件中，测站是沿框架对象轴向分布的特定数据提取点。其本质是模型计算完成后，软件用于显示和输出截面内力、应力及设计结果的具体位置。除了用于绘制内力图外，测站也用于输出设计结果；如图2的设计信息对话框所示，列表中详细给出了各个测站对应的应力比数值。

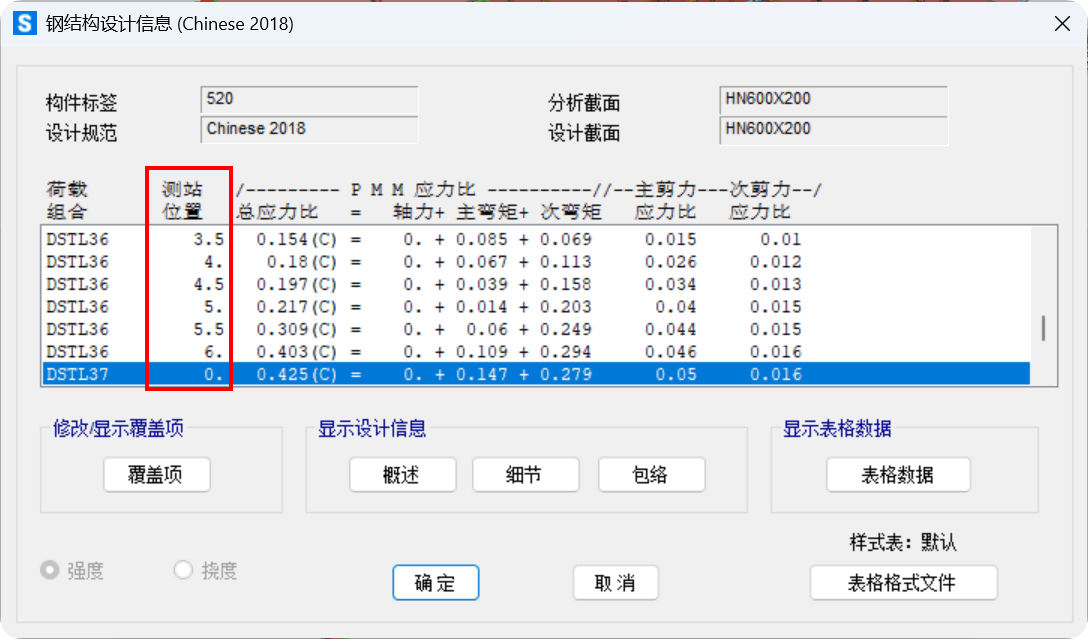

图2 按测站输出的设计结果
测站仅分布在构件的“净长度”范围内（框架对象的净长度等于其几何长度减去两端部偏移长度）。程序仅在测站位置提取并输出精确的内力值，而测站与测站之间的内力分布则通过线性插值绘制。图1中的弯矩图变化恰好印证了这一点：测站的分布密度直接决定了内力图的显示精度与表现形式。
此外，SAP2000 中的“索对象”同样包含测站。适当增加索的测站数量，可以在不改变几何模型的前提下，更精确地提取索在不同位置的垂度及轴向张力的微小变化。在ETABS和SAFE中，设计板带也存在测站，但这类测站是由程序根据板的剖分网格自动生成的，用户无法直接进行人工干预。
二、测站与剖分的区别
测站属于“后处理”范畴，仅影响结果的提取与输出。增加测站数量既不会增加模型的节点和自由度，也不会改变刚度矩阵，因此对求解器的计算速度几乎没有影响。
剖分属于“前处理”范畴，直接影响有限元分析模型。剖分会真实地增加节点和自由度，进而改变模型的刚度矩阵。剖分越细，位移和内力的有限元解越精确，但随之增加的是计算时长。为保证计算效率，程序默认对框架对象不进行剖分，依靠默认的测站设置通常即可满足常规的内力读取和配筋设计需求。但在特殊情况下（例如需要考虑构件的P-δ效应时），则必须对框架对象进行剖分。

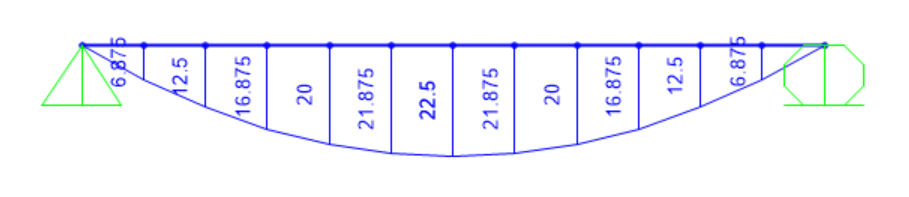

如图3所示，为对简支梁进行剖分后的分析模型与内力图显示。图中的中间节点即为剖分生成的有限元节点，程序会在每个有限元节点处计算出精确解并输出显示。
图3 框架剖分后的弯矩图
三、框架测站的设置
1. 默认设置
柱的默认设置：最少的测站数量为3（如图4所示）。由于柱的设计通常由两端内力控制，且沿高度方向的受力多呈线性分布，中间位置极少发生剧烈突变，因此设置3个测站即可满足常规设计需求。
梁的默认设置：最大的测站间距为0.5m（如图5所示）。由于梁的受力条件通常更为复杂（需承受各类集中荷载、均布荷载等），其内力常呈抛物线分布或存在突变。为了准确捕捉内力的极值及具体位置，梁需要更密集的测站间距。

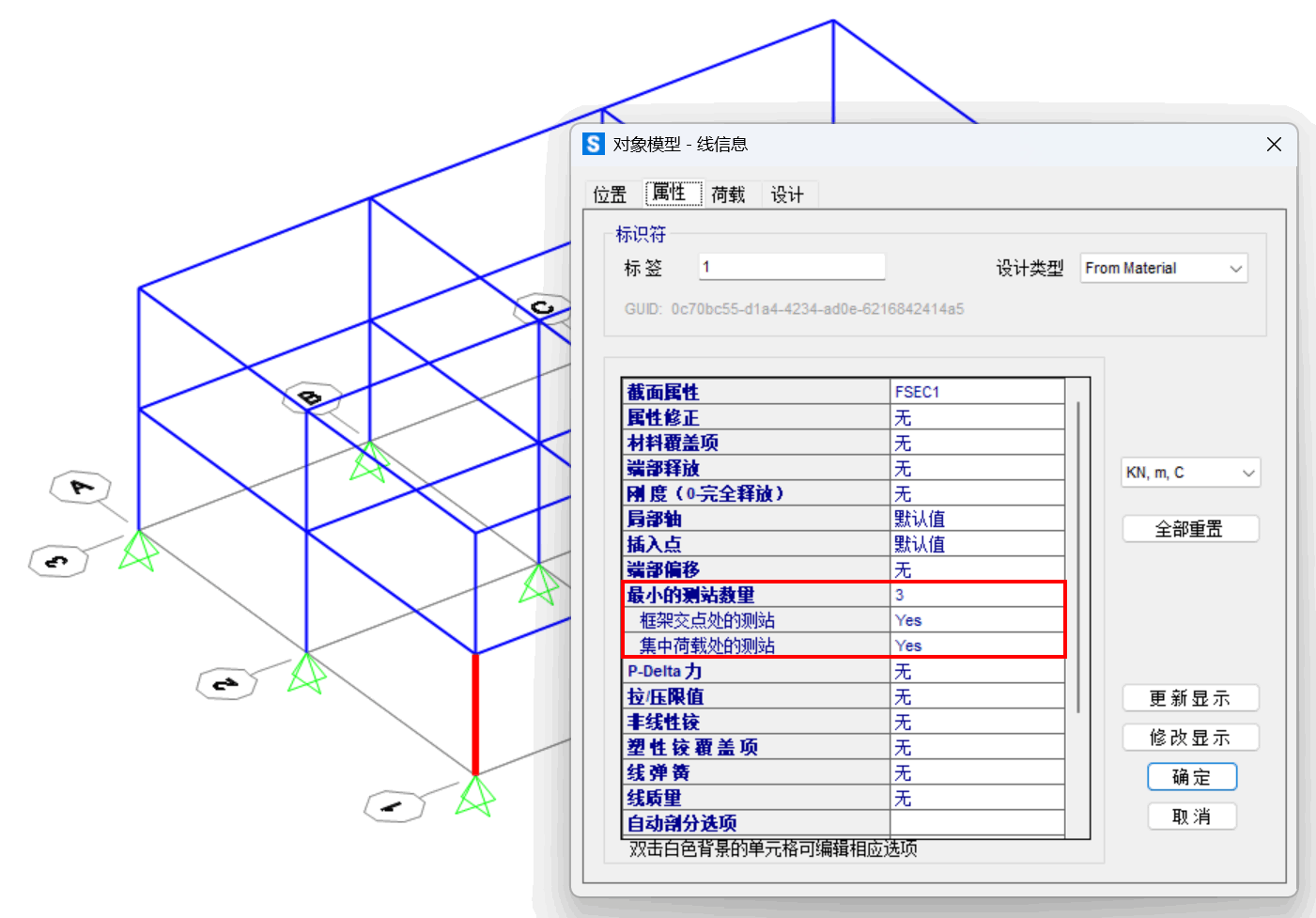

图4 柱的默认测站设置

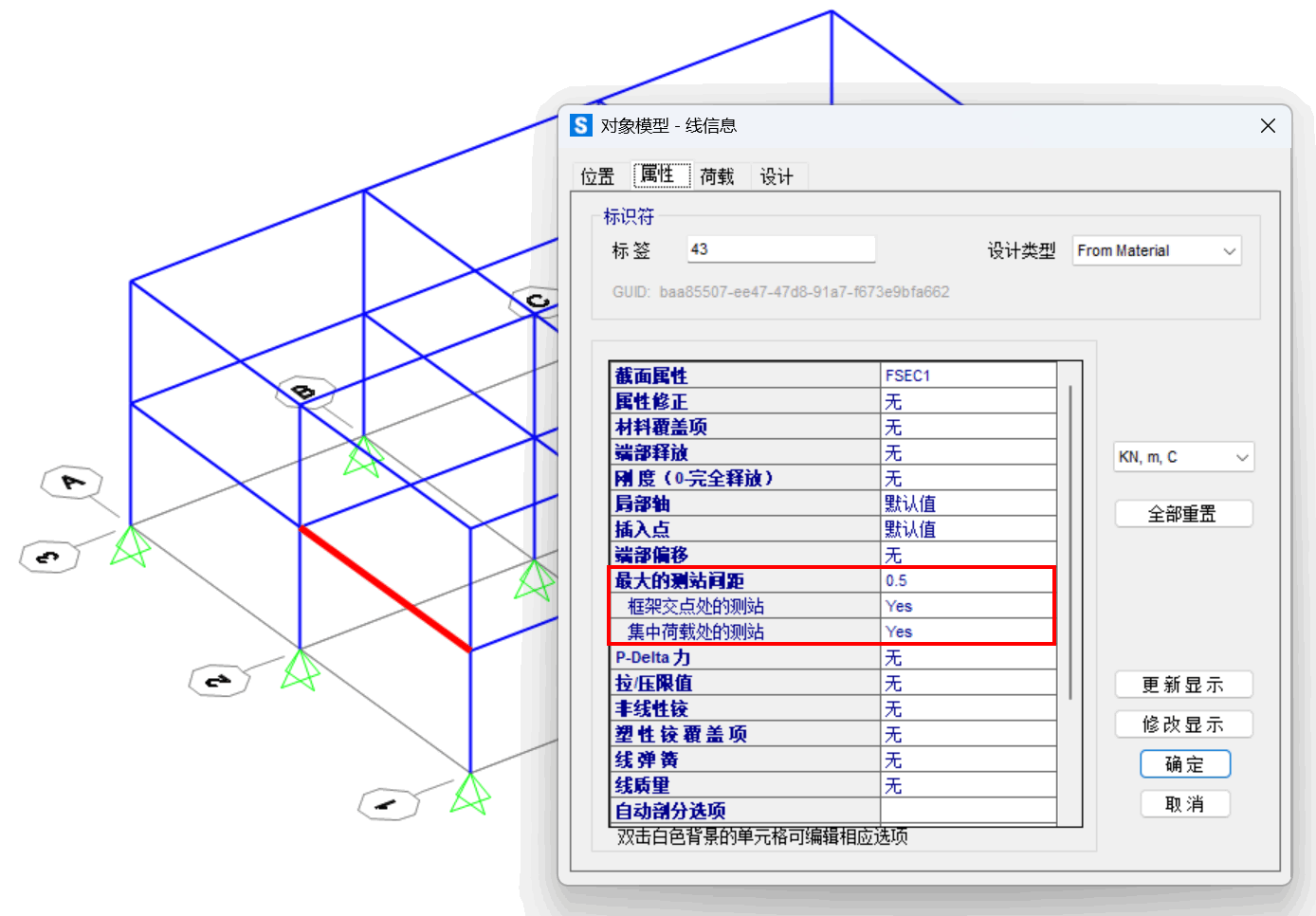

图5 梁的默认测站设置
2. 手动设置
如图6所示，通过执行【指定>框架>测站】命令，用户可在弹出的对话框中自定义测站分布。控制参数主要包括以下三项：

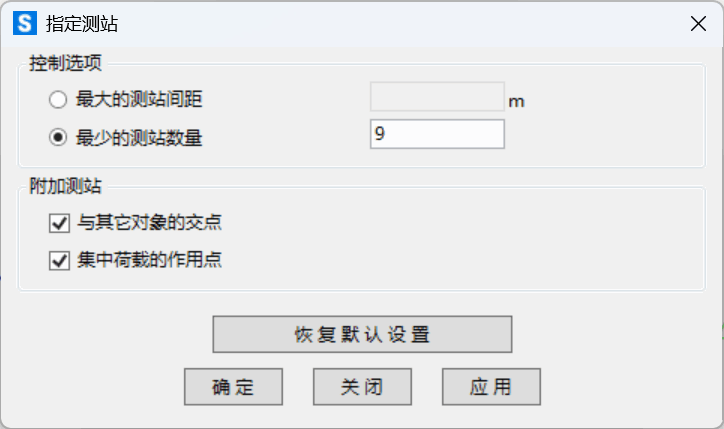

图6 “框架测站”对话框
最大的测站间距：程序自动划分的实际测站间距将小于或等于用户输入的数值。例如，对于一根1.2m长的梁，若指定最大测站间距为0.5m，程序会自动将其等分为3段，实际测站间距则为0.4m（计算过程：1.2m/3=0.4m≤0.5m）。
最少的测站数量：输入的数值必须大于或等于2。这是因为框架对象的两端节点（即i端和j端）必须作为测站，用于输出和显示截面结果。
附加测站：程序默认勾选“与其它对象的交点”和“集中荷载的作用点”两个选项。集中荷载处通常是剪力突变点和弯矩极值点，自动增加测站可以有效防止在设计时遗漏最不利截面。

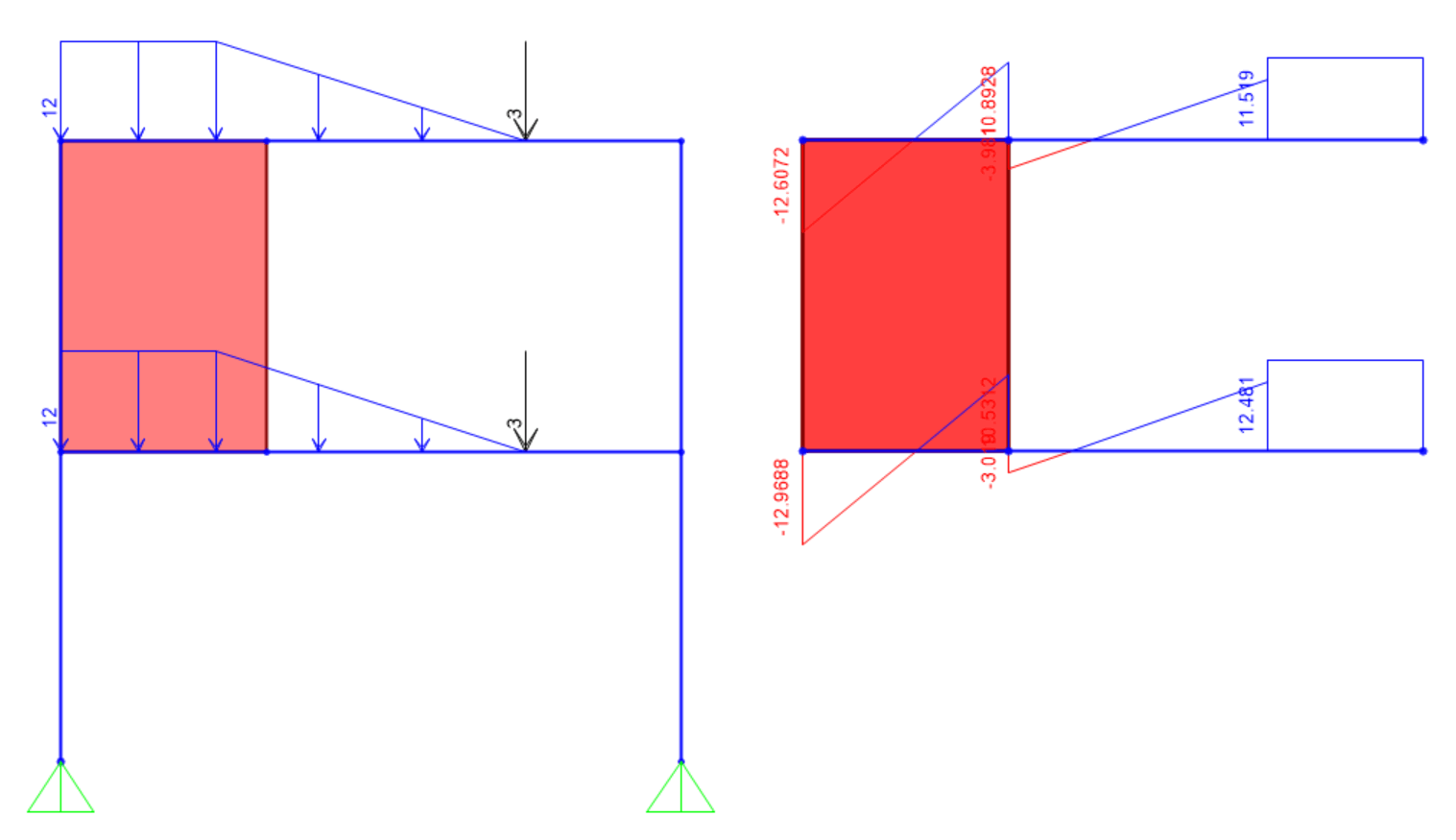

如图7所示的例子中，两根梁均被指定最少测站数量为2，并勾选了【附加测站】的两个选项。从梁的剪力图中可以观察到，除了梁两端节点的测站外，程序还在集中荷载作用点以及梁与面对象的交点处，自动生成了额外的测站。
图7 附加测站功能的应用示例
