问题描述：
程序自动布置钢束时，其相关参数设置如图1所示。请问程序是如何自动确定钢束的布置、钢束线形、钢绞线股数以及钢束张拉力的？

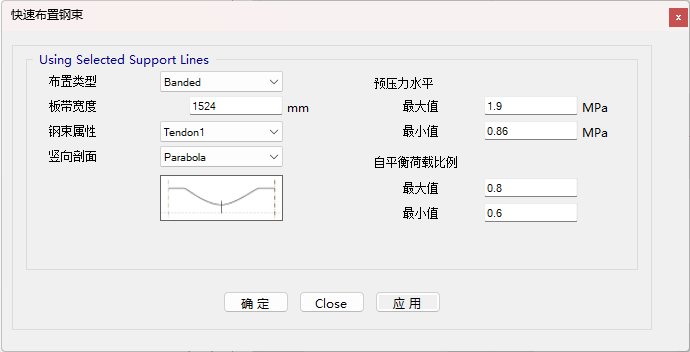

图1 自动钢束布置
解答：
程序在进行自动钢束布置时，整体计算流程如下。
1. 基于“控制宽度”创建等效连续梁模型
在SAFE和ETABS中，为预应力楼板添加钢束主要有三种方式：基于无梁楼盖模板、基于设计板带以及基于支承线。这三种方法所需设置的参数相同，但程序在内部计算自平衡荷载时采用的机制存在差异。
在计算自平衡荷载之前，程序需要首先确定钢束的“控制宽度”。钢束通过产生向上的弯矩来抵消部分由自重引起的向下弯矩，其抵消比例即为“自重荷载平衡比例（Self Load Balancing Ratio）”。程序以“控制宽度”范围内的楼板自重荷载为基础，并按照用户设定的自重荷载平衡比例，计算钢束所需提供的上拱力。
对于基于模板和基于设计板带的方法，程序均依据设计板带的实际宽度来确定“控制宽度”；对于基于支承线的方法，程序则根据用户输入的钢束宽度 Band Width（用于带状钢束布置）或钢束间距 Tendon Spacing（用于均布钢束布置）来确定“控制宽度”。
当钢束的“控制宽度”确定后，程序会将该宽度范围内的楼板等效为一根连续梁，并据此计算重力荷载；随后，在该等效梁中放置一根位于“控制宽度”中心的“等效钢束”。
2. 识别支座并确定钢束跨度
针对三种自动布置钢束的方法，程序识别支座的原则如下。
1）基于模板
程序会自动创建柱上板带，并将柱上板带的交点直接识别为钢束支座。
2）基于支承线
程序会将支承线与轴网、支承线与支承线之间，或支承线与柱上板带之间的交点识别为钢束支座。如图2所示，为程序将支承线交点识别为支座的示例。

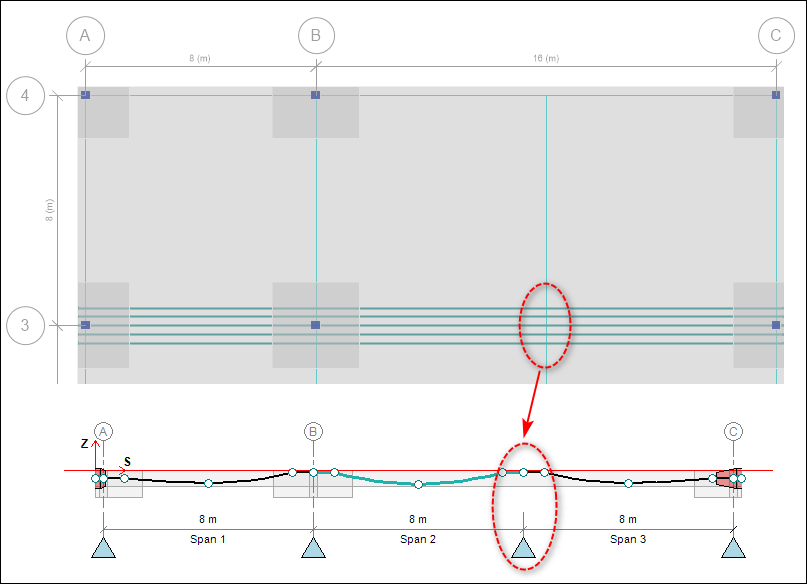

图2 程序识别支承线交点为支座
3）基于设计板带
程序会将设计板带与轴网、设计板带范围内的柱子以及与柱上板带之间的交点识别为钢束支座。需要注意的是，程序不会将设计板带与梁的交点识别为支座；如果需要将某根梁作为支座，则必须在该梁位置设置柱上板带。如图3所示，为程序识别设计板带交点作为钢束支座的示例。

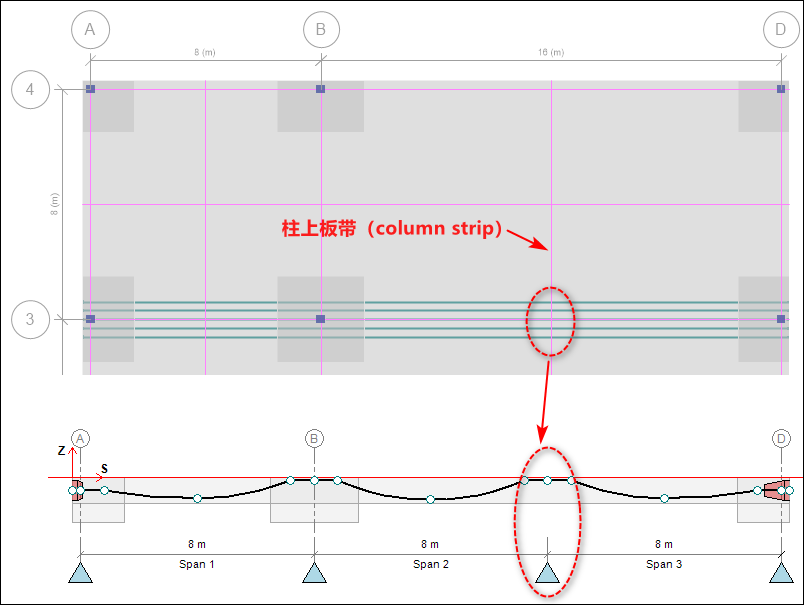

图3 程序识别设计板带交点为支座
注意：无论是基于支承线还是基于设计板带自动生成钢束，如果希望某一交点被识别为支座，则与支承线或设计板带相交的设计板带必须设置为柱上板带（Column Strip）；跨中板带（Middle
Strip）不能被程序识别为支座。
3. 确定钢束线形与张拉力
在确定支座位置后，程序会自动读取各跨的跨度。对于每一跨，钢束线形根据所选的竖向剖面类型（抛物线或反抛物线）自动生成，并同时满足结构高度相关的几何约束条件。
随后，程序通过迭代计算，求解同时满足自重荷载平衡比例（Self Load
Balancing Ratio）和预压力水平（Precompression
Level）要求的钢束张拉力。初始张拉力通常取最长跨在最小自重荷载平衡比例与最小预压力水平条件下的张拉力，其余各跨的钢束线形随后进行调整，以确保不超过最大自重荷载平衡比例的限值。工程实践中，自重荷载平衡比例通常控制在60%～80%，预压力水平一般为0.86～1.9 MPa。
需要强调的是，在某些情况下，自动钢束布置可能无法同时满足用户指定的自重荷载平衡比例和预压力水平要求。此时，程序会给出相应警告信息，用户需要通过手动调整钢束线形、钢束布置方式、荷载与结构条件，或重新定义钢束属性来解决。
4. 确定实际钢束数量、股数与间距
在确定“等效钢束”的总张拉力及其线形后，程序将按照以下准则确定实际钢束的数量、钢绞线股数及钢束间距。
对于带状钢束布置，钢束的初始数量依据所指定的钢束属性（预应力材料及单根钢绞线面积）、预压力水平以及自重荷载平衡比例确定。预应力损失采用固定应力值（Fixed Stress Values）的方法进行估算。当钢束数量过多、间距小于12 in（300 mm）时，程序会自动增加钢束股数，以选用更大规格的钢束；当钢束数量过少、间距大于60 in（1.5 m）或大于板厚的16倍时，程序会自动减小钢束股数，以选用较小规格的钢束。
对于均布钢束布置，其处理逻辑与带状钢束布置基本一致，仅在钢束分布形式上有所不同。
