ETABS 新增及改进功能

发布日期:2024年7月24日

图形显示

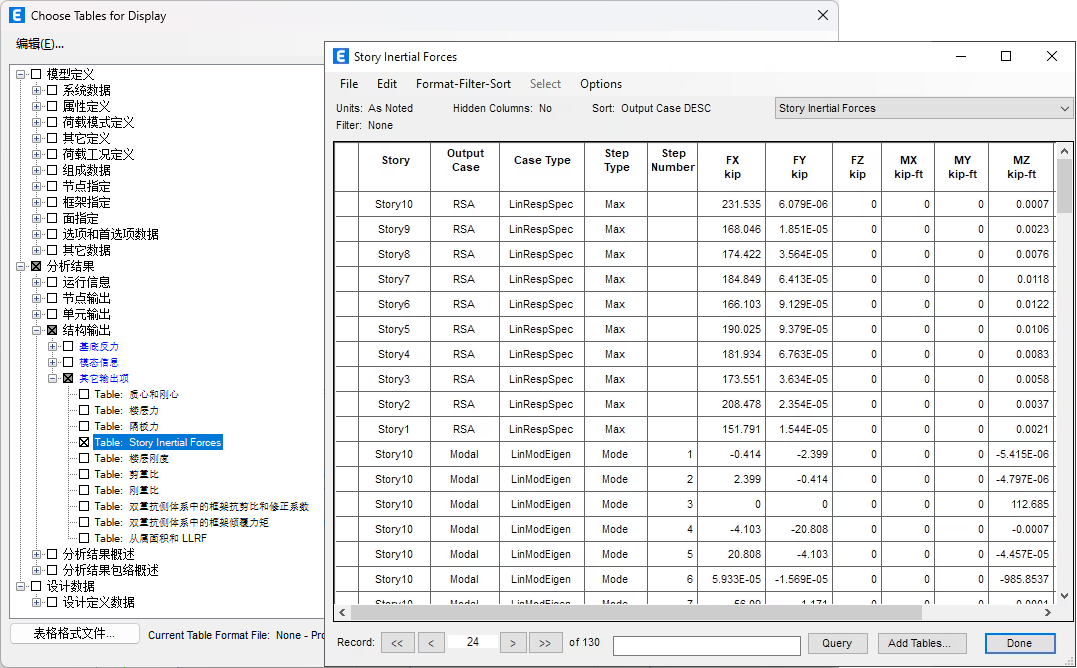

视图显示节点反力进一步改进,现在可以以表格的方式显示网格剖分生成的有限元节点的反力值。

结构模型

对于程序自动生成的纤维饺,功能得到进一步改进,现在可以基于混凝土框架截面中指定的箍筋数据生成Mander约束混凝土曲线,适用于矩形或圆形混凝土框架截面。生成饺的纤维数据中Mander约束混凝土材料名称新增显示关联的框架截面。

材料数据库

型钢数据库新增两个基于ArcelorMittal_US_ASTM-A913、ArcelorMittal_US_ASTM-A913M、ArcelorMittal_US_ASTM-A992和ArcelorMittal_US_ASTM-A992M的宽翼缘型钢,分别是W14X930和W14X1000(公制标识为W360X1384和W360X1488)。

设计功能

基于美国规范 ACI 318-14和ACI 318-19协调扭转下的抗扭设计进一步改进。当用户对框架的抗扭刚度进行折减时,ETABS考虑扭矩重分布,并根据ACI 318-14 22.7.3和ACI 318-19 22.7.3取设计扭矩为T_u和ϕT_cr中的较大值。注意对于平衡扭转,不考虑内力重分布,设计扭矩始终取分析弯矩T_u。

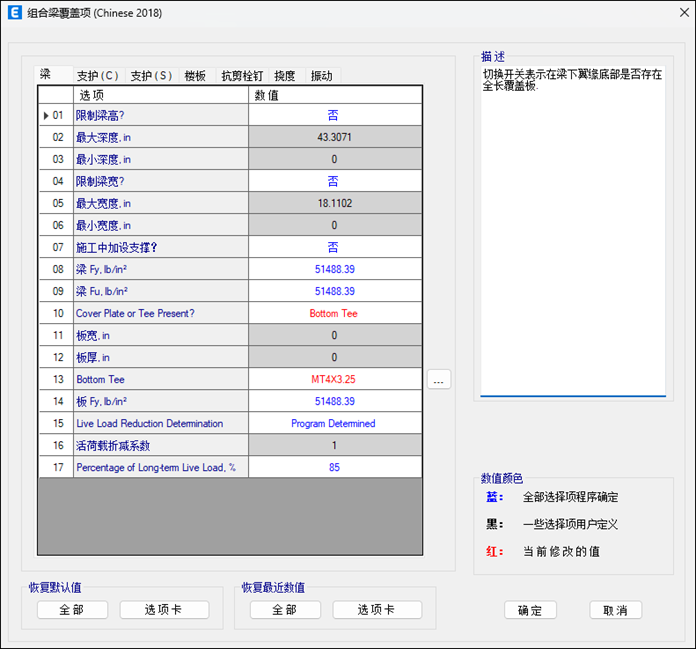

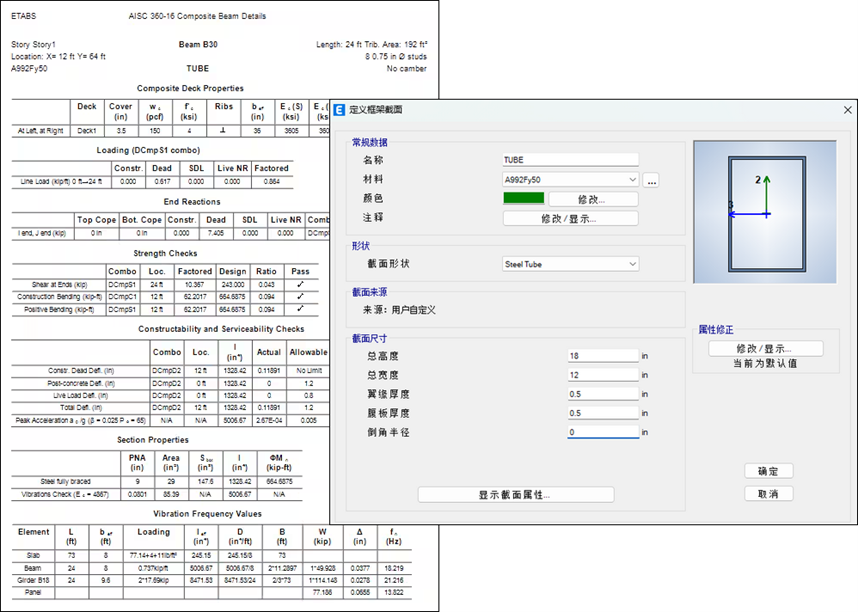

组合梁设计功能进一步改进。设计覆盖项中梁左侧和右侧的翼缘有效宽度(b-eff左侧和b-eff右侧)默认按照相应规范取值,新增选项Deck width left和Deck width right显示按照规范计算得到的有效宽度上限值,此选项仅支持查看,不支持编辑。组合梁左侧和右侧的翼缘有效宽度通常取翼缘实际外伸宽度或相邻钢梁上翼缘净距的1/2,同时根据不同规范的规定,与梁的等效跨径有关。

发布日期:2024年6月12日

分析功能

新增基于AISC设计手册11第7章的钢框架楼板结构在人行振动荷载作用下的舒适度验算。

结构模型

新增了基于美国规范ASCE 41-23的自动铰属性,包括:

  • 1. 钢梁、钢柱和钢支撑根据ASCE 41-23第9章中规定的参考标准AISC 342-22生成的塑性铰。

  • 2. 混凝土梁、混凝土柱、剪力墙和连梁根据ASCE 41-23第10章中规定的参考标准ACI 369.1-22生成的塑性铰。

新增将混凝土曲梁转换为壳单元板的编辑功能,之前只能转换直梁。

加载功能
  • 新增基于吉尔吉斯斯坦规范SNiP KR 20-02:2018的反应谱函数。

  • 新增基于越南规范TCVN 2737:2023的自动风荷载。

钢结构设计功能

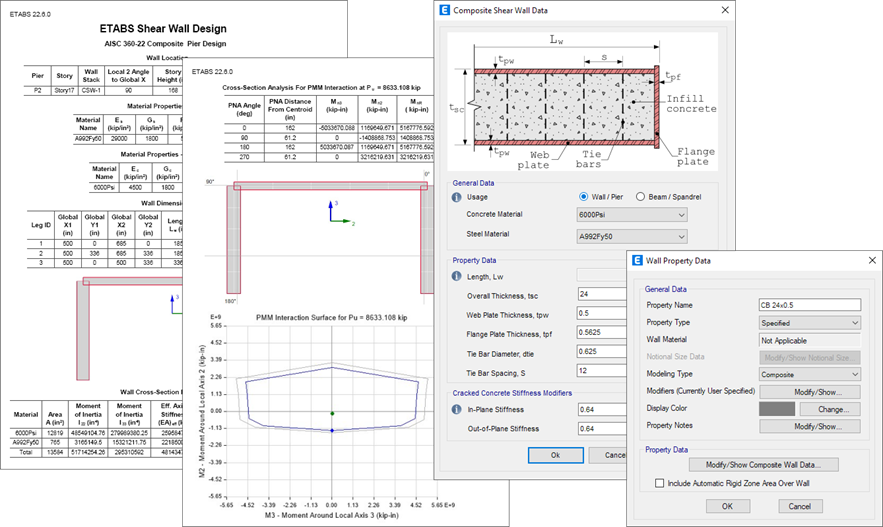

新增基于美国规范AISC 360-22的钢框架设计(包括AISC 341-22抗震条款)、组合梁设计、组合柱设计和钢结构节点设计功能。

  • 新增了基于加拿大规范CSA S16-19的组合柱设计功能。

钢桁架梁设计新增以下功能:

  • 1. 添加美国规范SJI 100-2020。

  • 2. 钢桁架梁截面新增“自定义桁架梁截面”,其定义包括组件截面数据。

  • 3. 完善了设计细节输出。

混凝土设计功能

基于美国规范ACI 318-19的混凝土框架设计新增节点剪力校核。节点剪力校核用于:

  • 1. 地震设计分类(SDC) B中的普通抗弯框架(OMF),使用梁的名义抗弯强度。

  • 2. 中等抗弯框架(IMF),使用梁的名义抗弯强度。

  • 3. 特殊抗弯框架(SMF),使用梁的最大可能抗弯强度。

  • 基于美国规范ACI 318-19的混凝土特殊剪力墙设计得到进一步增强。现在设计剪力依据第18.10.3.1节考虑放大系数,即Ve = Omega_v * w_v * Vu < 3.0 * Vu。该项校核在早期版本中未实现。

基于美国规范ACI 318-19的混凝土框架设计功能得到进一步增强,现在依据第22.5.1.10和 22.5.1.11节考虑了柱主方向和次方向剪力的相互作用。

设计结果

钢桁架梁设计的速度通过采用并行计算得到了进一步提升。

  • 基于美国规范 SJI 2010 的钢桁架梁设计功能得到了进一步增强,新增了表格查看设计结果和输出设计结果报告的功能。

材料数据库

新增基于美国规范ASTM A1085/1085M 的内置材料库。

  • 型钢数据库新增基于AISC v16.0的框架截面。

报告输出

新增基于澳大利亚/新西兰规范AS/NZS 1170.2:2011和2021的自动风荷载计算报告输出。

API功能

更新API功能,以支持.NET 8。

中文版相关功能改进
  • 1. 进一步优化了结构总信息报告和表格的输出。在报告中,对于位移角、位移比、楼层力等指标输出按规范要求仅输出
    相应水平荷载作用下的结果,但在数据表格中,输出所有荷载工况及荷载组合下的结果。在之前的版本中,数据表格也
    仅输出相应水平荷载作用下的结果。
  • 2. 修复了有的情况下钢构件错误显示应力比超限的问题。
  • 3. 修复了梁端负弯矩折减系数有时应用于水平荷载的错误。
  • 4. 程序界面汉化的持续改进。

发布日期:2024年4月1日

设计功能

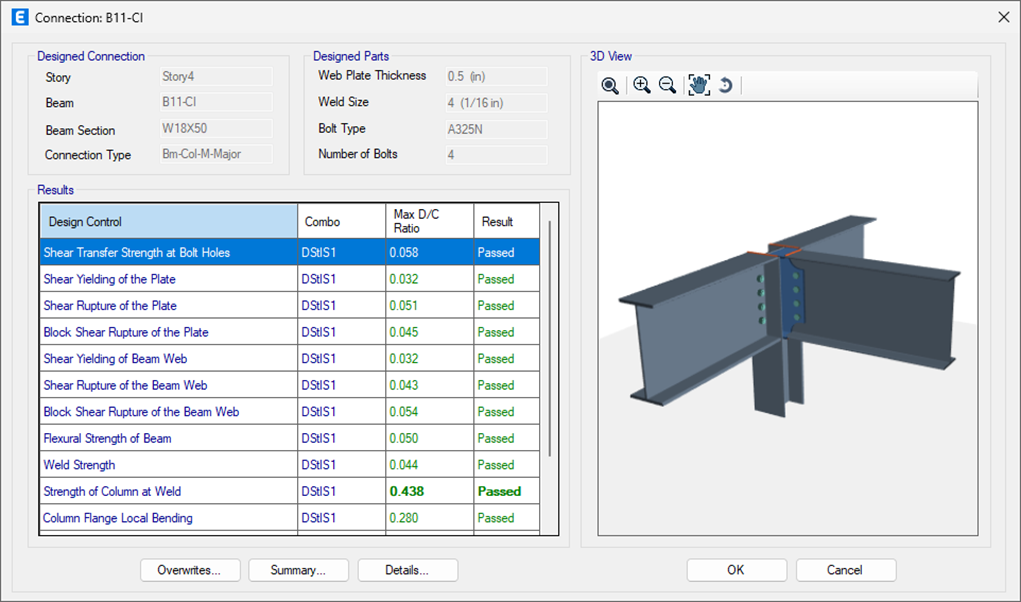

新增基于美国规范AISC 360-16和AISC 360-10的钢节点设计模块。设计对象包括梁-梁节点、梁-柱节点、柱脚节点以及焊接和螺栓连接。

进一步完善基于欧洲规范Eurocode 3-2005的钢框架设计模块,新增基于2009年发布的Corrigendum 2(针对Eurocode 3-2005的修订)进行设计。

加载功能

定义反应谱函数TSC-2018新增参数项,允许输入R、D和I参数。

基于欧洲规范Eurocode 8-2004的自动地震荷载和反应谱函数的国家附录新增马来西亚。

结构模型

指定框架铰的功能进一步增强,新增选择铰布置的类型,有以下选项:

  • 1. 梁/柱铰:在框架对象的端部添加一个弯矩铰或PMM铰。
  • 2. 分布式塑性铰:基于选择的积分类型沿框架对象的长度添加若干塑性铰。
  • 3. 等间距铰:沿框架对象的长度以固定间距添加塑性铰。
  • 4. 连续支承铰:在所选框架对象的每个框架单元中点添加一个塑性铰,适用于有连续弹簧支承的构件,如桩、基础梁。
分析功能

SAPFire高级选项进一步增强,允许用户人为指定“用于分析的(内部)线程数”,用于控制多线程求解器可以使用的线程数量。这样可以减少资源竞争,加快分析速度。

对于采用附加模态阻尼考虑了较大模态数量的直接积分时程分析工况,计算速度得到进一步加强。对于建筑结构而言,高频模态通常对地震和风荷载作出静态响应,而刚度比例阻尼对高频段的阻尼更有效。

输出与显示

增加取消保存P-M2-M3框架铰中单根纤维结果的选项。当不需要单根纤维的应力应变结果时,这可以显著减少磁盘存储空间。详细的铰结果仍然可以显示,包括从纤维结果获得的铰塑性发展状态和铰结果。

数据库表格

对部分“分析结果”的数据库表格进行了并行化,以提高在显示或导出过程中的速度。这些数据库表格包括:Joint Displacements(节点位移)、Joint Displacements – Absolute(节点位移-绝对值)、Joint Drifts(节点位移角)、Pier Forces(墙肢内力),Pier Force Status(墙肢内力状态),Spandrel Forces (连梁内力)以及Spandrel Force Status(连梁内力状态)。此外,在显示或导出任何“分析结果”表格时,状态栏都将显示各个表的进度。进度条对于需要较长时间显示或导出的表格非常有效。

导入/导出

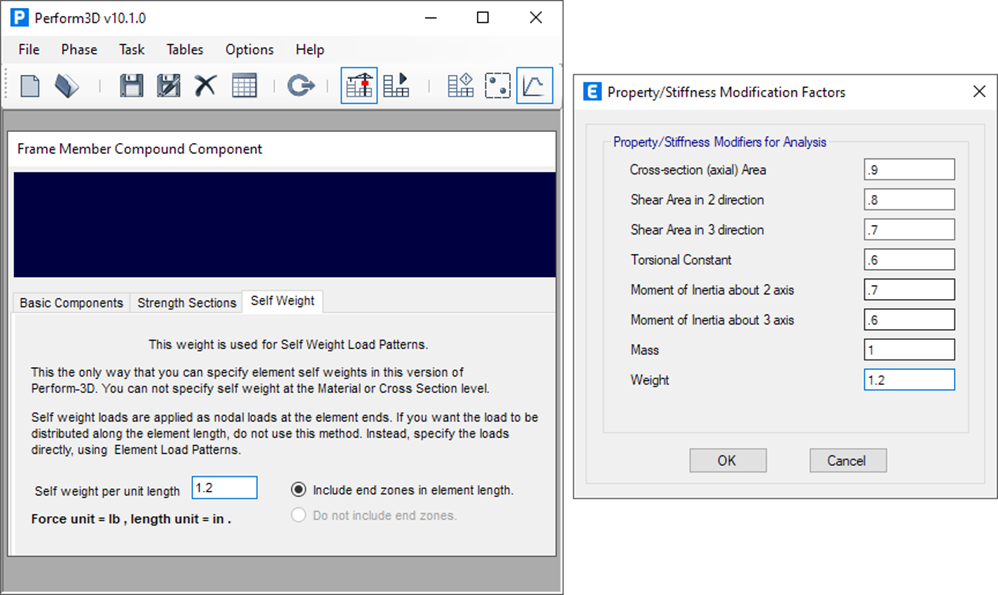

新增将ETABS中的非线性连接单元导入Perform3D的功能。这些连接单元包括:

  • 1. ETABS指数型阻尼器 > Perform3D粘滞阻尼器
  • 2. ETABS缝单元 > Perform3D缝单元
  • 3. ETABS钩单元> Perform3D钩单元
  • 4. ETABS橡胶隔震器 > Perform3D橡胶隔震器
  • 5. ETABS摩擦摆隔震器 > Perform3D摩擦摆隔震器

支持将ETABS模型中基于全局坐标系施加的壳均布面荷载导入Perform3D。这些荷载将以节点集中荷载的形式导入Perform3D中,作用在壳单元的从属节点上。

支持将ETABS模型中被指定墙肢或连梁标签的框架对象按照其标签名称导入Perform3D的不同对象组中。

支持将ETABS模型中的两点和四点位移计导入Perform3D中。ETABS中的平动两点位移计转换为Perform3D中的轴向位移计(2节点)组件(Axial Strain Gage (2-node) components)。ETABS中的扭转两点位移计转换为Perform3D中的梁型扭转位移计(2节点)组件Rotational Gage, Beam Type (2-node) components。ETABS中的剪切四点位移计转换为Perform3D中的剪切位移计(4节点)组件(Shear Strain Gage (4-node) components)。ETABS中的扭转四节点位移计转换为Perform3D中的墙型扭转位移计(4节点)组件(Rotation Gage, Wall Type (4-node) components)。

云登录许可
    软件授权许可模式新增云登录许可(Cloud Sign-in licensing):
  • 使用安全的用户凭证访问CSI软件——不再需要激活密钥
  • 连接互联网即可访问许可
  • 可以创建“许可组(License Groups)”以管理访问许可的用户
  • 可以远程终止运行中的许可
  • 可以与身份提供者(IdP)联合,允许用户使用他们熟悉的公司凭证
中文版相关功能改进
  • 修复了钢管混凝土柱设计细节中,剪跨与柱直径比值a/D的输出问题,正确识别主、次方向横向力的作用。

发布日期:2023年11月9日

加载功能

定义时程函数和反应谱函数功能得到进一步加强,包括以下几方面:

  • 1. 在导入大型时程函数文件(例如风速记录)过程中,提升了处理速度和存储空间的效率;
  • 2. 在运行分析模型被锁定后,可以增加或修改函数;
  • 3. 无论是在本地计算机上还是通过网络读取数据,都提供了更多的控制权来定位函数文件。
分析功能

对于大型分析模型和/或包含众多长时程函数(例如风速记录)的模型,优化了并行计算结果整理输出的效率,旨在提高速度、降低内存使用,并优化磁盘IO。这将改善包含大量数据的表格输出和耗时较长的图形显示。

设计功能

新增基于欧洲规范Eurocode 2-2004和意大利规范NTC 2008的混凝土构件裂缝宽度验算,可用于正常使用极限状态下梁的抗弯设计以及柱的配筋设计或校核。程序将计算裂缝宽度、混凝土应力和钢筋应力,并将其与欧洲规范Eurocode 2-2004中规定的限值进行比较。

详图功能DETAILING

新增在板和梁详图图纸中显示预应力钢束纵剖面的功能。在之前的版本中,钢束纵剖面只能在视图窗口的详图中显示,无法在用于打印和/或导出的图纸中显示。

中文版相关功能改进
  • 1. 中国材料库新增基于《高强钢结构设计标准JGJ/T 483-2020》的高强钢材料。
  • 2. 修复了钢构件显示其截面类别出错的问题。
  • 3. 修复了当柱顶标高不同时,对柱顶端的识别问题。这会影响柱内力调整系数的取值。
  • 4. 更新了混凝土构件的内力调整系数。对于一级框架柱移除其冗余的剪力调整系数1.1,对于转换柱移除部分情况下冗余的
    调整系数1.1。相应地,更新了中国规范技术手册的相关内容。
  • 5. 修复了钢管混凝土柱内力调整系数的显示与覆盖项不匹配的问题。
  • 6. 修复了钢管混凝土柱设计细节导出Word文档出错的问题。
  • 7. 修复了剪力墙内力调整系数未自动计算的问题。

发布日期:2023年5月6日

详图功能

在ETABS的菜单栏中,增加“详图”主菜单。通过该菜单栏中的命令,可以完成混凝土和钢结构的详图设计以及图纸示意图的生成和管理。该功能还可以处理多个塔楼的详图设计。

现在可以通过CSiXRevitTM 2023插件将ETABS中梁、楼板、柱子和墙体的配筋信息导出到Autodesk® Revit® 2023中。

结构模型

在基于有限元的楼板设计和开裂楼板挠度分析(短期和长期)中,ETABS现在可以考虑从属面积范围内预应力钢筋的影响。

加载功能
  • 新增了基于加拿大规范NBCC 2020的自动风荷载、自动地震荷载和反应谱函数。

  • 新增了基于美国规范ASCE 7-22的自动风荷载、自动地震荷载和反应谱函数。现在对虚梁和虚面指定荷载,无论是沿着局部轴方向还是全局坐标系的任意方向,ETABS均可以将其传递到相应的楼板。在之前的版本中,只有重力方向上的荷载可以进行传递。

设计功能

新增基于澳大利亚规范AS 4100:2020的钢框架设计。

  • 新增基于欧洲规范Eurocode 4-2004的组合柱设计。

输出与显示

新增框架和壳对象的开裂截面修正系数输出表格。

  • 通用墙铰的非线性剪切材料的性能状态,可以通过数据库表格输出,或在变形图、性能校核结果中查看。

数据库表格
  • 用户可以在模型锁定的状态下,对性能校核的定义进行编辑,并选择相关的表格进行查看。
API功能
  • 新增支持.NET 6,在“Key Concepts”文件夹中提供了相关帮助文档。

中文版相关功能改进
  • 1. 修复了计算墙肢轴压比时轴力的取值问题。
  • 2. 修复了数据表格输出时部分内容不完整的问题。之前由于受到输出中文版结果总信息报告的影响,导致在表格输出时,部分表格的工况信息不全。该问题已修复,中文版与国际版表格输出内容相同。
  • 3. 新增介绍“墙铰”的中文技术文档。
  • 4. 完善界面翻译及中文技术报告。

发布日期:2022年9月14日

结构模型

剪力墙的墙铰配筋选项可针对墙肢和连梁指定特定的钢筋布置方式。即指定墙铰配筋时,可以选择配筋类型是墙肢或连梁,再具体定义其布筋方式。

指数型和双线性的粘滞阻尼器针对连接单元的轴向自由度U1新增“固定长度的阻尼器”选项,固定长度的阻尼器和可变长度(连接单元的总长度减去阻尼器的固定长度)的线性弹簧串联,用户可指定线性弹簧的弹性模量和横截面面积。该功能可用于粘滞阻尼器弹性段的模拟。

新增基于加拿大规范的内置材料库,包括CSA G40.20-13/G40.21-13钢材、CSA A23.3混凝土和CSA G30.18:21钢筋。

分析功能
  • 对于定义了非线性阶段施工荷载工况以及包含大量边约束的面对象的模型,生成分析模型的速度显著提升。

设计功能
  • 新增基于加拿大规范CSA A23.3-19的钢筋混凝土板和后张拉预应力混凝土板设计。

基于新西兰规范NZS 3101-06的钢筋混凝土板和后张拉预应力混凝土板设计支持修订项1~3。

在基于美国规范ACI 318-19的混凝土板设计的设计首选项中,新增针对“筏板基础和独立基础的抗剪强度折减系数λs”的覆盖项。选择“Yes”,ETABS可根据ACI 318-19 13.2.6.2对筏板基础和独立基础的厚度相关的抗剪强度折减系数取为1.0。

加载功能
  • 重叠区域的面对象可自动叠加其温度荷载,早期版本中的楼板温度荷载不影响重叠的托板
输出与显示

支持以图形显示和数据库表格的方式查看墙肢总反力。

API功能
  • 新增的API函数可获取或设置以下参数:

  • 1. 意大利规范NTC 2018反应谱函数的参数
  • 2. 加拿大钢结构规范CSA-S16-19的设计首选项和设计覆盖项
  • 3. 采用特征向量法或里玆向量法的模态工况的参数
  • 其它的API新增功能:

  • 1. 根据进程ID号关联正在运行的任意ETABS实例
  • 2. 在工具菜单中新增“设置为激活的API实例”命令
  • 3. 新增交互界面cPluginContract简化插件开发流程
  • 4. 采用深层嵌套循环连接属性和方法时,外部 .NET客户端调用API的速度显著提升
中国规范相关的设计功能改进
  • 1. 更新了中国规范型钢截面库文件,修复了之前发现的问题,新增了47个截面,涉及工字钢、T型钢、角钢和钢管截面
  • 2. 更新了“中国设计规范技术报告”
  • 3. 补充了单轴对称压弯钢构件平面外稳定验算的细节信息
  • 4. 修复了钢构件箱形截面剪应力计算的问题
  • 5. 完善了设计细节中钢筋混凝土受压构件计算长度的输出
  • 6. 修复了墙肢稳定验算的问题
  • 7. 移除了楼板设计首选项中“裂缝等级”一项,目前中国规范不涉及该内容

发布日期:2022年4月22日

结构模型

新增通用剪力墙铰,类似于Perform3D的general wall element。该墙铰由一对正交的P-M3纤维铰和剪切材料组成,通用剪力墙铰可用于墙肢或连梁,模拟一些复杂的墙体受力,比如连梁或形状、开洞不规则的墙体。通用剪力墙铰可用于非线性静力分析、阶段施工分析和直接积分法的动力时程分析。

长期开裂分析支持用户自定义混凝土加载龄期,早期版本假设该龄期恒为7天。

结构设计

新增基于加拿大规范CSA A23.3-19的混凝土框架设计和基于CSA S16-19 的钢框架设计及组合梁设计。

数据文件

对于以外部数据文件定义的时程函数,当数据点的数量众多时,ETABS的处理速度显著提高。

新增基于印度规范的型钢截面库:TATA,Jindal和APL。

发布日期:2022年2月15日

结构模型

新增支承线功能,以便于更快地创建设计板带、钢束和板块。
可以在屏幕窗口中直接绘制和编辑支承线,也可以沿轴网线自动生成。

板块(Slab panels)是一种新型的建模对象,它可以基于轴网或支承线自动生成,也可以由用户绘制。它们依附在楼板体系,借助板块可以施加用于分析活荷载不利布置的活荷载分布样式,也可用于提取中间板块位移和土压力的数据报告。

现在可以沿板对象内的线指定弯矩和剪力释放。之前只能沿板对象的边界指定释放。

新增基于澳大利亚规范AS3600-2018的混凝土时间相关属性,包括徐变、收缩和随龄期变化的刚度。

现在可以将比例因子应用于材料的时间相关属性——徐变、收缩和刚度——允许对特殊情况下的行为进行更多控制。

加载功能

样式活荷载现在可以作为一种荷载类型使用,允许手动将活荷载指定到结构的不同区域,并在荷载组合中自动变化以产生最大响应。

现在可以将样式荷载(包括自动样式荷载)指定给楼板。自动样式荷载会根据指定给楼板的活荷载自动创建多个荷载模式,每个荷载模式分别作用在单一的板块上。

  • 新增基于澳大利亚规范AS/NZS 1170.2:2021的自动风荷载

现在可以将温度梯度荷载指定给框架和壳,用来模拟温度沿截面厚度的变化,这往往会引起弯曲变形。

分析功能
  • 新的阶段施工操作可用于改变框架和壳的刚度修正以及框架的端部释放。利用属性修正或端部释放的命名集,这些操作可以应用于单个对象或对象组。

对于具有大量无阻尼线性连接单元的非线性模态时程分析(FNA),ETABS的计算速度显著提升,尤其适用于弹性地基支承的网格密集的基础筏板

分析引擎已针对较新的AMD CPU进行了优化。

设计功能

完善了楼板后张预应力(PT)设计的报告,可以通过表格和图形显示设计板带在每个测站的抗弯承载力,以及通过表格显示由后张预应力(PT)引起的沿板带的预压力。

基于印度规范IS 456:2000的楼板设计,可以根据需要增加楼板中的纵向钢筋,以避免楼板中的抗剪连接。

对欧洲规范Eurocode 2-2004混凝土框架设计进行了多项改进,包括改进了长细比效应的计算以及新增了抗剪设计时用到的国家附录中的Tanθ值。

对欧洲规范Eurocode 3-2005和意大利规范NTC 2008/2018的钢框架设计进行了多项改进,包括改进Mcr的计算和参考y-z轴而非强-弱轴输出结果。

性能化设计

现在可以根据美国规范ASCE 41为连梁自动生成非线性框架铰,表10-19用于弯曲控制的构件,表10-20用于剪切控制的构件。

用户指定的钢筋材料现在可用于定义竖直和水平的墙铰配筋。

现在可以为自动生成的框架铰指定滞回类型。

与PERFORM 3D的交互

现在支持从Perform3D导入非线性组件“Moment Hinge, Rotation Type(弯矩铰,转动类型)”、“Shear Hinge, Displacement Type(剪切铰,位移类型)”,和“P-M2-M3 Hinge, Concrete Rotation Type(P-M2-M3铰,混凝土转动类型)”。此外,现在可以导入以下荷载类型:自重、节点荷载和单元荷载。

图形显示

现在可以使用屏幕测量工具来测量线长、两条线之间的夹角以及闭合多边形的面积和周长。

后张预应力钢束视图选项现在包括股数、钢束体系、竖向剖面控制点、竖向剖面数值、总长度、张拉力和伸长量。

数据库表格

新增隔板内力表格,用于显示作用于选定楼层柱和墙位置的荷载、反力和净隔板力。

数据交互

EXR文件现在可以在ETABS和CSI产品SAP2000和SAFE之间直接进行导入和导出。以前,此功能需要使用CSiXRevit作为中间媒介。

现在可以从ETABS导出均布面荷载集,并通过CSiXRevit导入Revit。

API功能

新增的API函数可用于访问以下设计结果:俄罗斯规范SP 63-13330-2021混凝土框架设计、欧洲规范Eurocode 3-2005钢框架设计和意大利规范NTC 2008/2018钢框架设计。

中国规范相关的设计功能改进
  • 1. 修改默认荷载组合中相关的分项系数,以满足《建筑与市政工程抗震通用规范》的要求
  • 2. 钢结构的名义水平荷载的组合系数,当有地震组合时取0.5(之前该组合系数是1.0),以满足《钢结构通用规范》的要求
  • 3. 修复了计算钢结构等效弯矩系数时识别柱上横向荷载的问题
  • 4. 修复了钢结构设计结果提示信息的显示问题,比如规范条文编号引用错误。该问题只影响显示,不影响设计过程
  • 5. 根据GB50010-2010,完善了内置预应力钢筋的材料属性

发布日期:2021年7月15日

建模功能

后张拉预应力钢束的竖向剖面编辑功能得到进一步增强,钢束剖面、钢束几何、钢束荷载及预应力损失等相关定义集成于同一个对话框中。

  • 支持对截面属性为“空(None)”的虚梁指定线弹簧
加载功能

不同楼板对象在重叠区域自动叠加其均布面荷载

ASCE 7-16自动地震荷载新增11.4节中的“例外(EXCEPTION)”
部分,如:E类场地Ss≥1.0s时,Fa取值与C类场地相同

AS 1170 2007自动地震荷载基于“修订1(Amendment 1)”考虑
底部剪力的缩放

性能化设计

屈服剪力的计算考虑用户在梁铰和柱铰中自定义的配筋,即使该构件未设计。 多工况并行计算的初始化和终止化速度更快。 中小级别模型的非线性刚度集成、事件确认以及状态更新操作的速度更快。

数据库表格

交互式数据库编辑新增截面设计器(SD)数据表格
包括通用墙肢的SD截面

导入/导出

Revit单元ID与ETABS对象GUID之间的映射数据可导出至Excel

设计功能

在混凝土梁设计和基于板带的混凝土板设计中,如果轴向压力的存在会减小配筋量,用户可根据需要在抗弯设计中选择考虑或忽略轴向压力。但是,增加抗弯钢筋的轴向拉力和轴向压力必须考虑,后张拉施工也必须考虑全部轴向荷载。 Eurocode 2-2004混凝土框架设计功能更新至可考虑剪力相关的附加纵筋

API功能

针对远程API和COM客户端进一步改善性能和更新算例,新的Python API算例采用与底层.Net对象的直接通信

中国规范相关的设计功能改进
  • 1. 补充并改进了功能界面的汉化
  • 2. 为了更好地拟合,中国规范反应谱曲线的取值步长从0.2s缩短至0.05s

发布日期:2020年12月18日

结构模型

基于SidePlate®选项的钢结构梁柱节点类型更新至最新版本

  • 用于定义钢筋直径的通用钢筋集新增韩国标准
加载功能

现在支持加拿大规范NBCC 2015使用暴露系数Ce对于开敞粗糙地形的风荷载进行动力计算。项目报告中包含风荷载计算过程

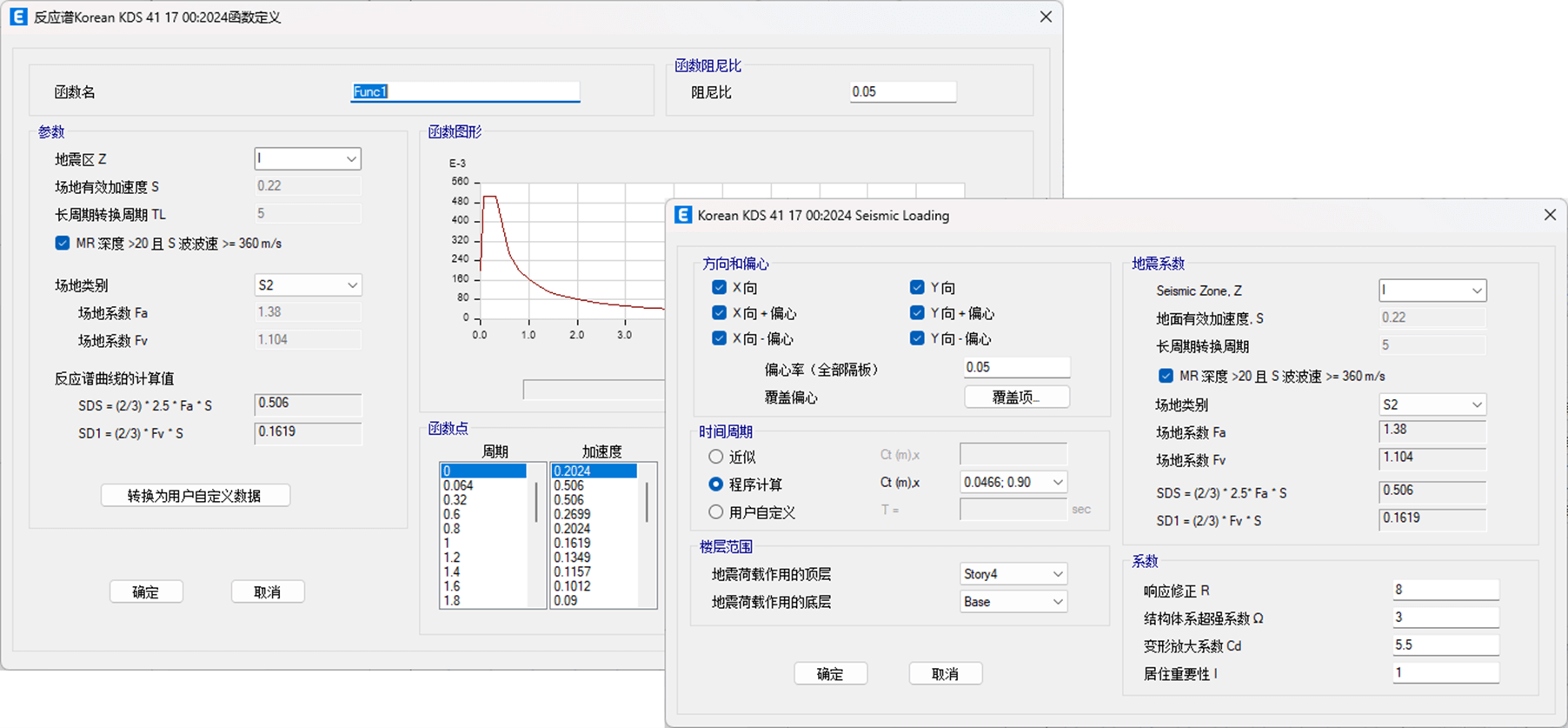

  • 新增基于韩国规范KDS 41 17 00:2019的自动侧向荷载
    包括地震荷载和反应谱函数

新增基于意大利规范NTC 2018的自动侧向荷载
包括风荷载、地震荷载和反应谱函数

性能化设计
  • 针对非迭代ETE(Event-To-Event)分析
    新增优化的不平衡力算法和附加控制选项


  • 针对直接积分时程分析和非线性静力分析
    多线程求解器的计算速度大幅提升

针对非线性静力分析和非线性直接积分时程分析的计算结果,图形显示和表格输出的速度大幅提升,如:结构变形图、内力和应力数值以及塑性铰状态。对于有许多输出步的分析工况,单元非线性能量和底部反力的表格输出更加迅速

针对敏感性结构的参数化PMM铰的收敛性进一步增强

分析功能

刚度求解已并行化,进一步加快非线性静力和直接积分
时程工况的运行速度

混凝土楼板支持短期效应和长期效应下开裂挠度的计算。
其中,开裂计算采用的钢筋既可采用用户指定的
钢筋或设计配筋,也可以快速指定钢筋覆盖项

钢结构设计

显著增强基于俄罗斯规范SP 16.13330.2017的钢结构设计功能

剪力墙设计

新增基于美标ACI 318-19的剪力墙设计功能

钢筋混凝土和预应力混凝土楼板设计

新增基于美标ACI 318-19和澳大利亚规范AS 3600-2018的钢筋混凝土楼板设计和预应力混凝土楼板设计功能

图形显示

新增基于美标ACI 318-19的剪力墙设计功能

数据库表格

计算完成后输出的数据库表格可自动拆分为多个数据文件,每个数据文件可生成不同的表格集,也可以应用于不同的对象组

外部导入/导出

Perform®3D模型文件中大多数的单元、截面、质量、荷载以及荷载工况均可导入ETABS,若干种非线性组件也可导入,同时生成导入报告

ETABS中大多数的结构对象、属性、荷载以及荷载工况均可导出为Perform®3D模型文件,同时生成导出报告,但拟导出的ETABS模型必须满足Perform®3D的建模要求

API功能

API函数支持远程计算机对ETABS的启动和控制,包括提取结果。该功能可应用于大规模计算的并行处理,如:性能化设计历程、广泛的参数化研究以及蒙特卡罗仿真

云许可
    ETABS v19采用云许可作为标准授权方式,云许可具有以下优势:
  • 基于云端的服务器无需安装
  • 连接公司外网或VPN即可访问云许可
  • 不同用户间可共享许可,但无法同时访问
  • 退出云许可后可离线工作
  • (传统的许可方式目前仍保留)
中国规范相关的设计功能改进
  • 1. 修复了中国规范剪力墙稳定验算的问题
  • 2. 完善了钢梁计算稳定时GammaRE取值问题
  • 3. 中国钢材Q345 更新为Q355
  • 4. 修复了钢梁忽略phib时设计细节的显示问题
  • 5. 修复了显示混凝土框架设计输出命令选项乱序的问题
  • 6. 新增忽略风振效应的选项(风振系数为1)
  • 7. e2k文件完善了墙铰、抗震等级、层刚度计算方式的信息输出
  • 8. 修复了风荷载指定 T1来源的显示问题
  • 9. 改进了中国规范刚重比计算的等效侧向力施加方式
  • 10. 修复了钢管截面等效弯矩系数Beta的计算

发布日期:2020年3月5日

结构模型

可以定义节点区的非线性行为,该属性既可基于ASCE 41-17表9-7.2自动生成,也可以由用户直接定义。节点区的非线性行为包括指定对称的多段线性骨架曲线,并提供多种滞回选项。节点区的可接受准支持主、次方向单独定义,同时也可基于ASCE 41-17表9-7.2自动生成。

详图

ETABS与CSiXCAD™ 之间的兼容性进一步增强。CSiXCAD™系CSI公司最新开发的插件产品,旨在辅助用户在AutoCAD®或BricsCAD®中快速完成钢结构和混凝土结构的绘图和归档工作。通常来讲,建筑结构模型在ETABS中完成分析和设计后,CSiXCAD™可自动创建平面图、立面图、进度表和三维BIM模型。除此之外,AutoCAD®或BricsCAD®中的图纸还可根据ETABS模型或设计结果的变化而实时更新,同时保留用户在上述软件中独立完成的绘图内容。

中国规范相关的设计功能改进
  • 1. 修复了组合梁设计结果异常的问题,该问题是v18版本新出现的
  • 2. 修复了个别钢结构模型中水平构件类型判断的问题,该问题是v18版本新出现的

发布日期:2019年8月1日

新的数据库表格

数据库表格扩展至完整的模型定义和结果查看

  • 模型定义相关的大多数表格均支持交互式编辑
  • 数据库表格可导出为Excel、Access、XML或文本文件格式
  • 导出后的数据库表格可在编辑后重新导入,以此定义新模型或组装旧模型
分析功能

非线性连接属性中新增关于刚度和阻尼的控制选项,
改进对耗能行为的控制

  • 非线性静力分析支持ETE求解和线性搜索技术
  • 改善摩擦摆隔震器的收敛性能,适用于轴力变化或上抬的情况
性能化设计

支持线应变和四边形应变的定义及其可接受准则,
用于度量变形、剪力和转角

后处理

多步工况的荷载组合支持基于分析步的结果输出,包括图形显示和表格查询
广义位移输出支持绝对和相对的位移、速度和加速度

计算效率
  • 针对包含多步工况(如时程分析)的大量荷载组合,基于各种设计规范和材料属性的框架设计和剪力墙设计的运行速度更快。


  • 前期完成网格划分的壳对象无需重新划分网格
    分析模型的生成速度更快。


  • 模态时程工况(包括FNA法)的结果显示速度更快
    适用于采用大量模态的复杂模型。


  • 直接积分时程工况的计算结果文件进一步缩减,节省硬盘空间。


  • 为API提供更快的计算结果恢复速度

API函数
  • 自ETABS v18开始,API将兼容后续ETABS的各主要版本,
    直至API自身进行重大更新


  • 新的通用型API可同时应用于ETABS、SAP2000、
    CSiBridge等CSI产品

新的数据库表格支持多种格式的数据访问及显示
新的数据库表格支持多种格式的编辑方式,类似于交互式数据库编辑

ETABS v18 其他改进

  • ✦  根据《建筑结构可靠性设计统一标准(GB50068-2018)》,更新默认的荷载组合

  • ✦  统计框剪比时,框架承担的剪力包括斜柱的贡献

  • ✦  修复了梁端负弯矩调幅系数首选项和覆盖项默认数值不一致的问题

  • ✦  修正了风荷载计算问题,因模态形状插值时混淆了绝对标高和相对标高而导致的计算误差。该问题只对建筑物底部远离0标高时且振型系数来自模态分析时有影响。

  • ✦  钢筋混凝土柱设计细节中的设计内力输出更多信息,包括荷载组合的设计内力,以及二阶效应调整后的设计内力,便于用户核查。

  • ✦  修改了连梁设计细节的显示错误,修改了连梁设计覆盖项“保护层厚度”未起作用的错误。

  • ✦  混凝土节点抗剪设计时的 由0.75修正为0.85

  • ✦  按中国规范计算钢筋混凝土柱PMM曲面时,其轴心受压承载力值考虑了规范公式中的系数0.9,之前是1.0。该问题只影响PMM曲面形状。以往版本进行截面设计时此处的公式使用是正确的。

  • ✦  修正了柱剪跨比计算的两个错误:1)计算时应使用有效高度,以前使用了截面高度;2)不应考虑内力调整系数MMF和SMF对剪跨比的影响。

  • ✦  修正了柱截面最小配筋率在有的情况下(例如特一级构件、IV类场地等)的取值错误

  • ✦  “场地类别”仅保留在设计首选项,“是否高层结构”仅保留在一般结构总信息,之前两个选项同时出现在设计首选项和一般结构总信息,有时会导致问题

  • ✦  修正了在个别情况下对钢构件长细比超限的误判

  • ✦  修改了v17版本创建结构总信息失败的问题

  • ✦  修改了v17版本输出位移比结果表格时规定水平力工况不完整的问题

  • ✦  表格显示被重新移回了模型浏览器,用户右击表格名称可进入交互式数据库编辑模式

  • ✦  修复了使用NLC许可时没有中国设计规范的问题

  • ✦  修复了交互式数据库编辑相关的多个问题

  • 附注:与前往版本不同,ETABS v18暂时取消了通过界面左侧“模型浏览器”查看表格的功能,所有表格通过命令“显示>显示表格”查看

混凝土框架设计
  • 新增澳大利亚规范AS 3600-2018
  • 新增韩国规范KBC 2016(含抗震设计)
  • 新增墨西哥建筑规范Mexico RCFD 2017
  • 新的新西兰规范NZS 3101-06包含梁的抗扭设计
  • 基于俄罗斯规范SP 63.13330.2012的混凝土框架设计功能得到进一步扩展和增强,如:新增混凝土梁的裂缝宽度分析。
  • 新增土耳其规范TS 500-2000(R2018)(含抗震设计)
剪力墙设计
  • 新增澳大利亚规范AS 3600-2018
  • 新增韩国规范KBC 2016(含抗震设计)
  • 新增墨西哥建筑规范Mexico RCFD 2017
  • 新增俄罗斯规范SP 63.13330.2012
  • 新增土耳其规范TS 500-2000(R2018)(含抗震设计)
  • 增强的三维墙肢识别技术轻松实现“共面墙肢无需在内部横向墙的相交处打断”即可自动识别墙肢等诸多便捷功能
楼板设计

新增俄罗斯规范SP 63.13330.2012

钢框架设计

新增韩国规范KBC 2016(含抗震设计)
基于俄罗斯规范SP 63.13330.2011的钢框架设计功能
得到进一步扩展和增强

组合梁设计

AISC 360-16规范新增考虑组合梁轴力的选项
AISC 360-16规范可根据AISC Design Guide 31中的条款设计锯齿形截面和蜂窝形截面
基于欧标Eurocode 4-2004的组合梁设计功能得到进一步扩展和增强

发布日期:2018年8月10日

Chinese Steel Frame Design 中国钢框架设计
  • 中国钢框架设计支持GB50017-2017, GB50011-2010 和 JGJ99-2015.
  • 新增钢材牌号及部分强度设计值调整
  • 构件验算公式部分调整
  • 新增直接分析设计法
  • 新增二阶P-Δ弹性分析与设计法
  • 新增框架按段数或最大长度剖分功能
建模

楼面板通用四边形剖分

用户定义壳单元内部剖分

改进楼板合并功能,可通过移除边合并多个楼板

在柱顶和墙顶自动添加刚域

图形显示

DirectX 显示模式进一步增强

分析

增加高阻尼橡胶隔震器单元

利用多节点位移控制进行静力推覆分析,提高收敛性

连接单元属性可用于线弹簧和面弹簧

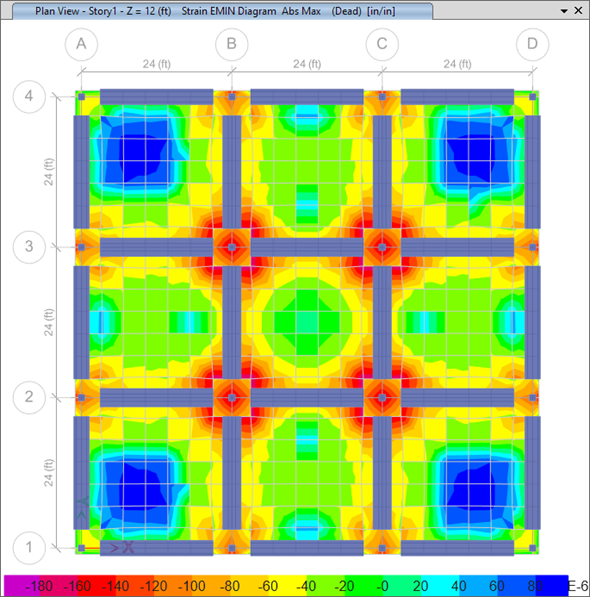

壳对象(墙和楼板)的应变响应输出

增加控制框架塑性铰强度下降段斜率的选项

位移控制的静力非线性分析收敛性进一步增强

静力非线性分析提供非迭代的事件到事件的求解选项

非线性荷载工况运行和显示的速度增加,存储空间进一步降低, 提取计算结果可使用多线程,大幅提高结果输出速度。

性能化设计

基于ASCE 41-17的自动铰属性

铰骨架曲线上增加BC点和CD点选项

荷载规范

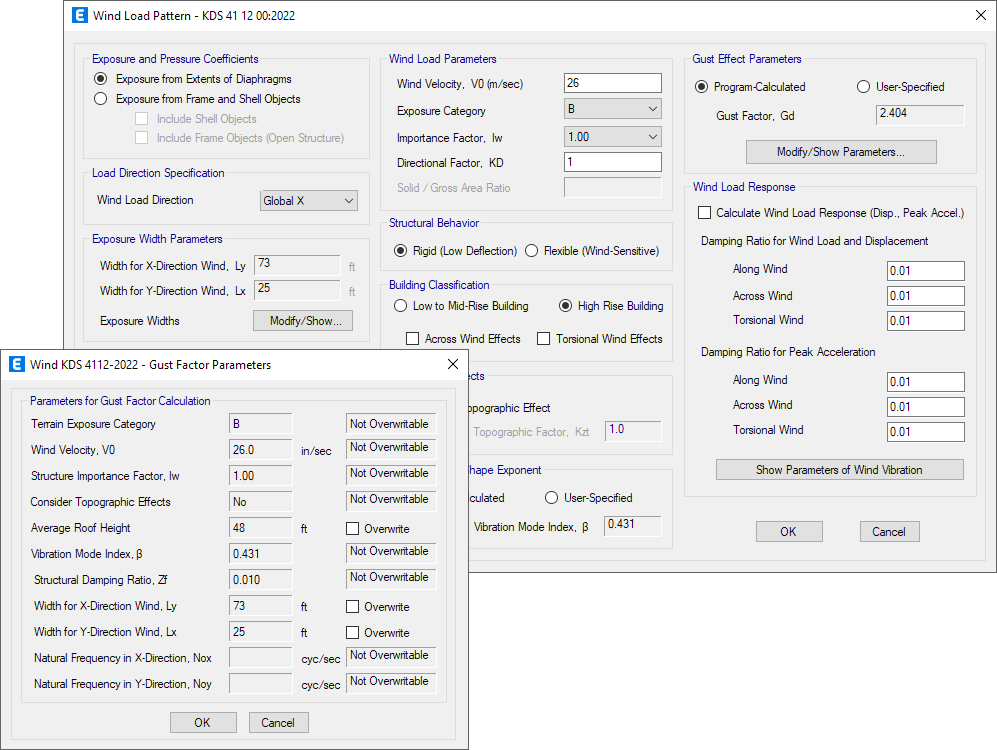

  • 基于ASCE 7-16和韩国建筑规范 (KBC 2016)的自动风荷载


  • 基于ASCE 7-16, 韩国建筑规范 (KBC 2016), 印度标准规范 (IS 1893:2016) 和 土耳其抗震规范 (TSC-2018)的自动地震荷载


  • 基于ASCE 7-16, 韩国建筑规范 (KBC 2016), 印度标准规范 (IS 1893:2016) 和 土耳其抗震规范 (TSC-2018)的自动反应谱函数


设计规范

  • 增加基于AISC 360-16的组合梁设计


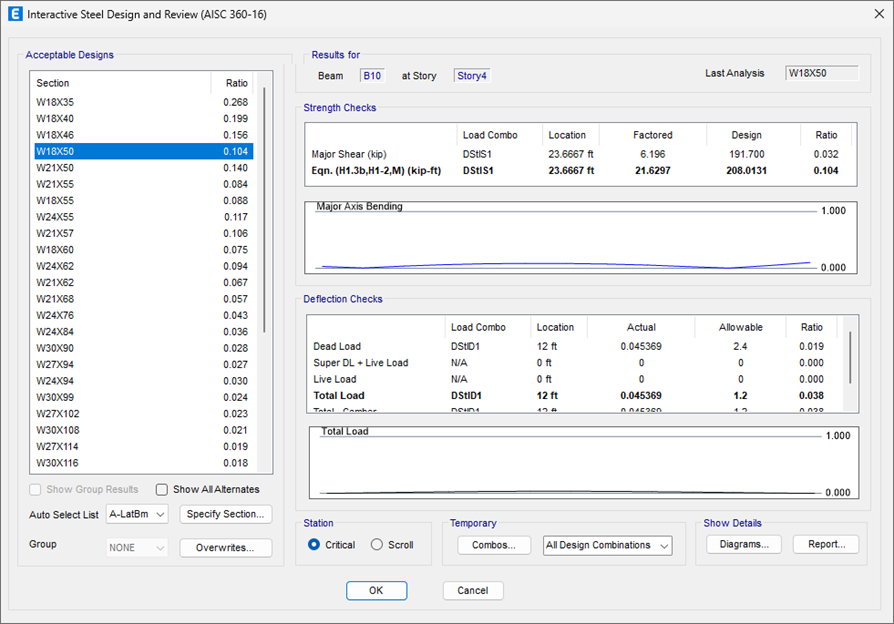

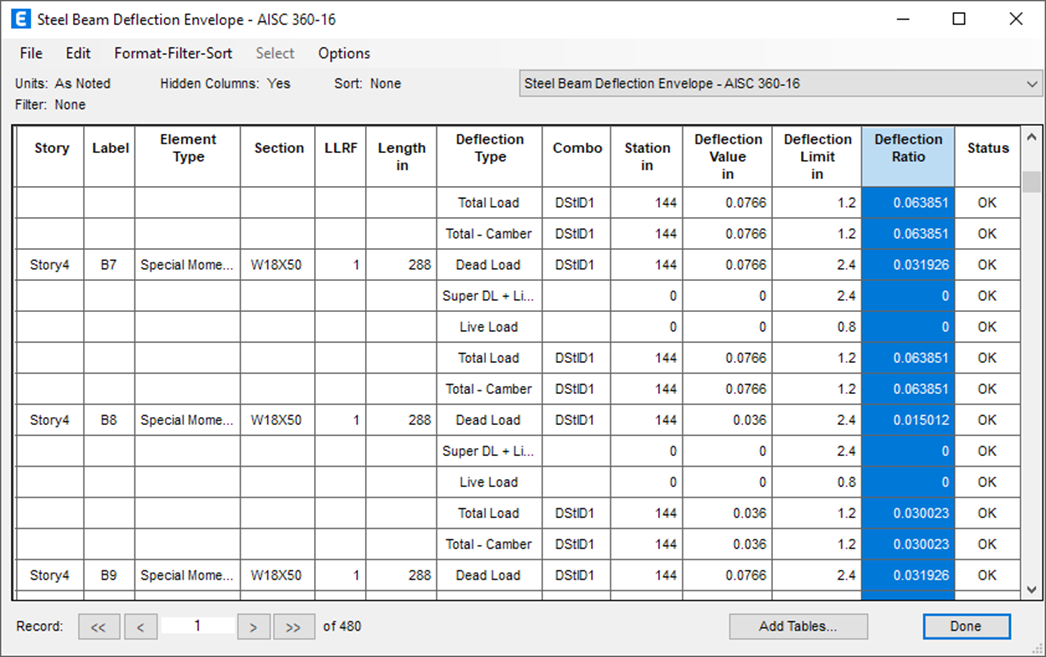

  • 增加基于AISC 360-16的钢框架梁设计


  • 增加基于NTC 2018的钢框架梁设计


  • 基于IS 13920:2016抗震规范升级IS 456:2000混凝土框架设计


设计

运行设计(所有类型)实现了并行计算,设计速度大幅提高

自动混凝土柱设计可达到强柱弱梁连接的效果

基于AISC 360, CSA S16 和 Eurocode的
组合梁设计实现了AISC Design Guide (DG) 11

基于AISC 360-16, AISC 36-10 和 AISC 360-05 规范的
组合梁设计可考虑腹板开洞

发布日期:2017年11月23日

建模

增加关于收缩、徐变以及刚度随时间变化的规范:Eurocode 2-2004,澳大利亚规范AS 3600-2009, 新西兰规范NZS 3101-2006 和 GL 2000 模型。

分析

1. 收缩徐变行为现在可以考虑钢筋对减小柱、墙构件轴向变形的影响

2. 对于线性和非线性直接积分时程分析,提供附加模态阻尼选项,可以使结果更逼真且相对保守。


结果输出与显示

基于Eurocode 2-2004显示楼板开裂宽度

发布日期:2017年4月7日


性能化设计

对于多步静力非线性分析、非线性直接积分时程分析工况,其分析结果文件的大小减少,节省存储空间。

DirectX 图形界面
  • 1. 增强显示速度和外观
  • 2. “步入”模式导航,可进入模型内部查看结构细节,视频介绍
  • 3. 支持3D打印
  • 4. 剖切视图,可查看结构的剖切面
输出与显示

查看一条或多条加速度时程函数的反应谱曲线。同时查看多条时程函数的反应谱时,可以显示包络值、平均值、或平均值+给定倍数的标准偏差。

国际规范更新
  • 1. 自动地震荷载和反应谱函数新增越南规范 TCVN 9386:2012
  • 2. 自动风荷载新增越南规范 TCVN 2737:1995、印度规范IS:875(Part3)2015
  • 3. 新增越南的混凝土和钢筋材料
中国规范更新
  • 修正钢筋混凝土框架柱PMM曲面上轴心受压承载力Pmax计算错误:系数0.9误用为1.0。

发布日期:2016年11月24日

楼板设计

ETABS 2016支持对混凝土楼板及后张法预应力混凝土楼板进行设计。
  • 输出基于设计板带的弯矩、剪力、扭矩的图形及表格结果。
  • 可在模型中添加预应力钢束,完成后张法预应力混凝土楼板设计。
  • 涵盖美国、欧洲、英国,加拿大,中国等国家和地区的相关设计规范。
  • 楼板设计结果表达


  • 验算柱或指定加载位置对混凝土楼板的冲切。并且用户可以在冲切校核覆盖项中指定未在模型中建立的洞口位置,考虑其对冲切周长的影响。

建模功能

  • 壳单元指定插入点及厚度覆盖,可模拟非均匀厚度的板,或模拟剪力墙的偏心布置。
  • 定义地基土层剖面属性,在基础底部自动生成弹簧,模拟土与基础的相互作用。
  • 增强参数化定义PMM塑性铰。
  • 允许定义板边或墙边的弯矩、剪力释放 。

加载功能

  • 允许施加非均匀面荷载,可用于模拟土压力或水压力。

  • 自动风荷载新增加拿大规范NBCC 2015,风荷载中考虑了扭距。
  • 反应谱函数新增加拿大规范NBCC 2015和俄罗斯规范。

分析功能

  • 非线性直接积分时程分析支持Event-to-Event求解策略,计算速度提升显著。
  • 自动的楼板舒适度分析。对于大跨度楼板考虑人行荷载作用下的振动分析,可在楼板上指定人行路径,同时输入相关参数,程序将自动进行时程分析。

  • 非线性直接积分时程分析、非线性静力分析、阶段施工分析工况支持输出能量图及相应的表格结果。

输出和显示功能

  • 在一个窗口中以动态方式同时显示时程工况或非线性静力工况下的地震加速度、楼层位移、层间位移角、层剪力、倾覆力矩结果。

设计功能

  • 混凝土框架和钢框架设计新增俄罗斯规范

  • 新增中国规范结构抗震性能设计,符合JGJ3-2010 3.11.3-1、3.11.3-2的要求
  • 改进与中国规范设计相关的功能:
√ 修复构件内力调整系数的个别错误;
√ 修复活荷载组合系数Gamma_EG的错误,使之与质量源的定义相关;
√ 修复包含横向或扭转风振时创建结构总信息失败;
√ 完善初始化模型选择为中国规范时默认材料的设置;
√ 完善横向风振与扭转风振效应的计算;
√ 完善筒体结构框架部分的地震剪力调整,符合JGJ3-2010 9.1.11的要求;
√ 完善框架构件设计报告的格式,使之简明易懂。

配筋导入工具P2ERebar

CiSP2ERebar——PKPM配筋导入ETABS工具,可自动识别PKPM模型导出的梁计算配筋和柱实钢配筋DWG文件,并将其转换为ETABS模型中对应构件的配筋,用于构件塑性铰、纤维铰的生成。极大减少了工程师的工作量,提高工作效率!

欢迎加入配筋导入ETABS QQ群:495463907,下载安装和交流反馈。您的意见或建议是工具后续改进的依据和动力。



发布日期:2015年11月25日

▪ 1 基于性能设计(PBD)的自动化
性能化设计(PBD)是对传统结构设计概念的一次重大转变,代表着地震工程学的未来。新的设计方法将帮助工程师确定,在给定的地震作用下,设计方案能可靠地满足所需的性能水平。PBD的基本内容是非线性动力分析,通过明确地模拟和评估屈服后延性和能量耗散,来捕捉结构在地震作用下弹塑性行为。ETABS 2016引入了相关的选项和算法,高效实用地实现这一设计思想。相关功能增强如下。
  • 自动形成PBD塑形铰以及基于ASCE41-13的设计流程
  • 稳定高效的FNA方法被应用于PBD
  • 钢及混凝土纤维模型可用于剪力墙和柱
  • 基于设计结果或自定义配筋自动生成非线性剪力墙铰



图1 剪力墙纤维铰



图2 剪力墙配筋定义

  • 钢或混凝土的材料本构中能定义性能水准
  • 材料应变通过需求/能力比率进行性能度量
  • 自动的广义位移约束来评估应变


图3 非约束和约束混凝土应力应变关系对比



图4 约束混凝土应力应变曲线



图5 钢材应力应变曲线

  • 新增塑性铰的滞回类型选项
  • 滞回刚度和强度退化的相关选项


图6 滞回模型

  • 输出多个时程分析响应的性能校核


图7 响应平均

  • 复杂模型静力非线性分析的拟静力(动力)加载控制选项
  • 快速性能评估的需求/能力比率(D/C)表格及图形输出


图8 需求/能力比输出



图9 PBD结果
  • 防屈曲支撑(BRB)自动建模
  • 摩擦弹簧滞回阻尼器与双线性Maxwell油阻尼器属性
▪ 2 新的图形界面功能
  •  带有完整显示、草图和选择功能的快速DirectX图形
  • 自定义工具条和快捷键






图10 自定义工具条和快捷键案例
▪ 3 新的高级建模选项
  • 匹配时程函数的反应谱
  • 用于非线性分析的多质量源定义
  • 利用反应谱匹配生成人工波
  • 用于考虑初始缺陷的基于变形形状或模态形状的几何模型修正


图11 人工波生成



图12 生成与时程匹配的反应谱



图13 多质量源定义

  • 非线性分层壳新增2D修正Darwin-Pecknold混凝土模型。该模型能描述混凝土在单向或往复加载下的受压、开裂和剪切行为,并考虑开裂转动。


图14 非线性分层壳的结果



图15 分层壳的定义

  • 对于时间相关的徐变、收缩和刚度行为,新增规范CEB FIP-2010和ACI 209R-92,以及用户自定义曲线。


图16 随时间变化的收缩徐变挠度

  • 在截面属性而不是材料属性中,定义与时间相关的收缩徐变行为的名义尺寸,可以程序自动计算也可以用户定义。


图17 截面名义尺寸的定义

  • 支持导出AutoCAD 2015/2016 .dwg文件


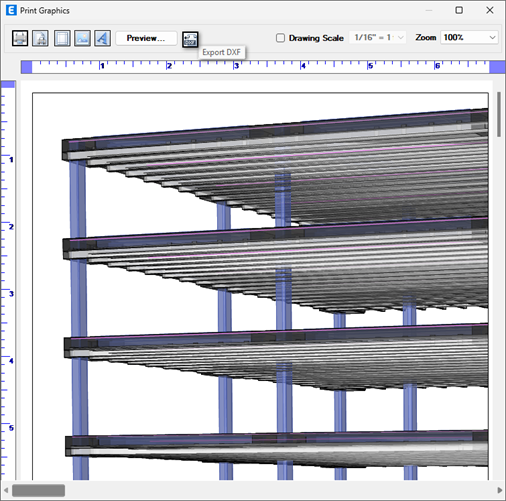

图18 导出AutoCAD文件

▪ 4 分析功能
  • 对于非线性静力荷载工况新增稳定性校核,将提示结构因材料或几何非线性问题失效,这些问题从分析结果来看并不明显。
  • 模型中包含大量线性壳单元时,其非线性静力工况或非线性直接积分时程工况的分析速度得以提升。
▪ 5 设计功能
  •  自动生成结构总信息报告
  • 对斜构件的自动位移角统计
  • 层间位移比的输出
  • 补充按基底反力计算的框架承担倾覆弯矩的输出
  • 修复梁配筋结果平面表达显示错误(顶部和底部写反了)
  • 修复钢管柱设计细节显示错误
  • 修复梁端负弯矩调幅个别情况下失效的问题
  • 修复钢筋混凝土柱计算长度显示错误
  • 修复钢筋混凝土梁扭矩调整覆盖项失效的问题
  • 改进钢筋混凝土柱设计细节表达
  • 修复其它中国规范设计设计相关的问题
▪ 6 新增的框架设计国际规范
  • 组合梁设计——增强用户界面和结果输出
  • 组合框架设计——加拿大 CSA S16-14
  • 混凝土框架设计——ACI 318-14,CSA A23.3-14,KBC 2009
  • 钢框架设计——CSA S16-14,KBC 2009
▪ 7 新增剪力墙设计国际规范
  • ACI 318-14,CSA A23.3-14,KBC 2009
▪ 8 新增荷载定义国际规范
  • 自动反应谱函数支持以下国家:阿根廷、智利、哥伦比亚、多米尼加共和国、厄瓜多尔、危地马拉、墨西哥、秘鲁、委内瑞拉。新增规范有:哥斯达黎加抗震规范2010,墨西哥NEC-SE-DS 2015,墨西哥CFE-93和DFE-2008,秘鲁NTE E.030 2014
  • 自动地震侧向荷载增加多米尼加共和国R-001规范

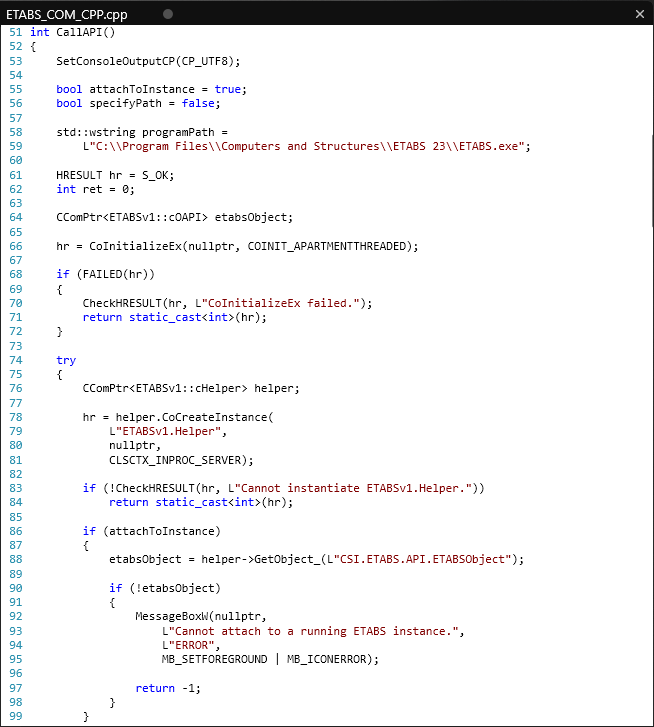

▪ 9 增强的应用程序接口(API)
  • API支持更多设计数据和结果


图19 API示例

  • 允许通过写入插件访问API


图20 插件窗口

发布日期:2014年12月22日

ETABS 2013 是迄今为止最强大的结构设计软件,它以无法超越的性能和效率,在全球范围树立了建筑结构设计软件的标尺。
建立在超过四十年的研发与革新基础之上, ETABS 2013再次奠定了行业标准。各种先进的建模技术、炫目的图形界面、高效的数值分析技术和强大的设计优化算法, ETABS 2013 提供了无可匹敌的集成化和生产力水准,全面融入各种国际设计规范,生成完整的设计报告和施工图纸来满足现代结构工程专业的需要。
cisec

New ETABS 2013 用户界面
建模功能
  • 模型浏览器可以方便地使用程序所有功能
  • 无模式对话框可以方便地进行选择、编辑、指定和显示
  • 转换AutoCAD建筑平面图为3D ETABS 对象来创建模型
  • 临摹AutoCAD平面图来创建模型
  • 通过模板来添加2D/3D模型
  • 编辑或绘制时实时预览模型的改变
  • 直接对曲梁、楼板曲边和曲线墙的建模
  • 追踪建筑外边界来快速绘制楼板
  • 模型创建时可以缩放和旋转
  • 参数化地创建剪力墙和核心筒
  • 增强的编辑和选择功能
  • 智能化的捕捉,方便模型创建
  • 引入多塔概念,单塔具有独立的层和轴网
  • 点、线、面对象具有线性和非线性支座属性
  • 面荷载集用来定义荷载指定
  • 所有输入/输出采用用户定义的混合单位制
设计功能
  • 64位高级SAPFire 分析引擎提升工程规模和求解效率
  • 全新的高级稀疏矩阵求解器
  • 全新的多线程求解器,适用于多CUP和多核系统
  • 分析引擎识别和使用64位处理来提升性能
  • 活动模型TM 功能立即查看模型修改的效果
  • 提供更多用户控制的增强网格剖分功能
  • 同号组合来包络模式荷载
  • 施工顺序可以改变构件、荷载和截面
  • 时间相关的混凝土龄期、徐变和收缩效应
  • 几何更新——对特定最终几何的找形
  • 用于剪力墙性能设计的非线性分层壳单元
  • 非线性单元来模拟三摆隔震器
  • 非线性单元来模拟地基土的多段线性塑性行为
  • 自动的非线性纤维铰来模拟框架单元
  • 来自任意应力条件施加任意荷载来进行屈曲分析
  • 线性和非线性直接积分时程分析

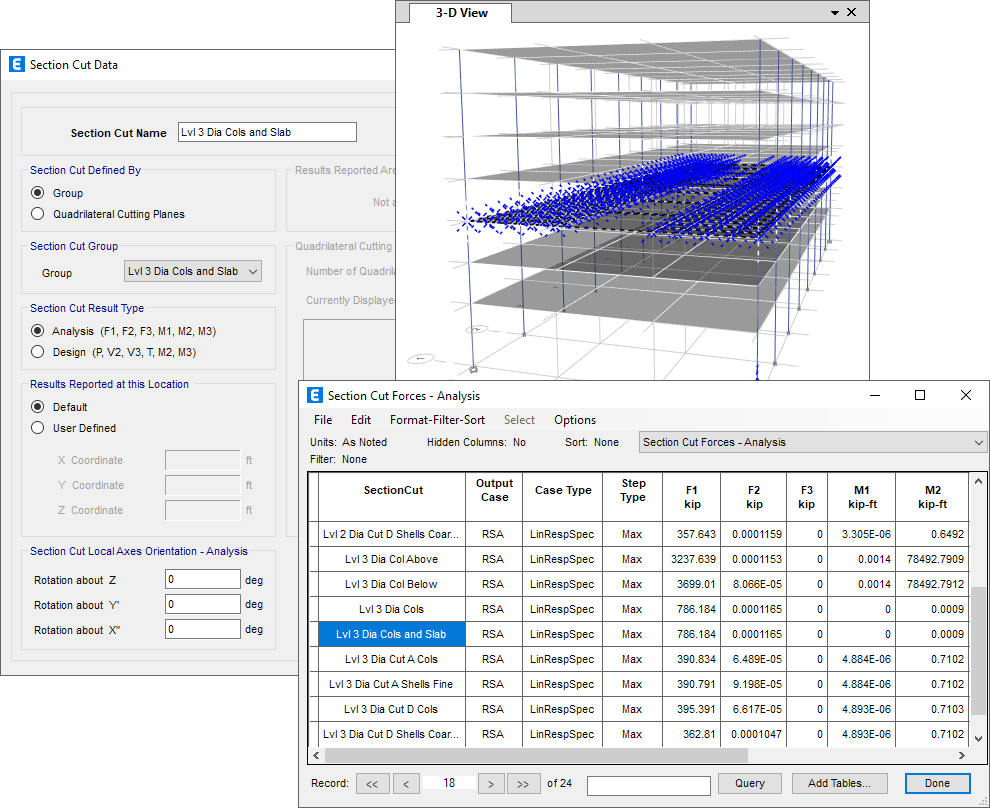

  • 增强的截面切割——用于墙、楼板和隔板的设计
  • 广义位移定义用来对变形的量测
设计功能
  • 后面列出的规范实现了自动静力侧向地震荷载
  • 后面列出的规范实现了自动静力侧向风荷载
  • 后面列出的规范实现了反应谱函数
  • 静力风荷载和地震荷载自动考虑了方向和偏心
  • 更新了用于设计的侧向名义荷载
  • 后面列出的规范实现了活荷载折减系数
  • 增强了设计输出
  • 后面列出的规范更新了钢框架设计,包括抗震设计
  • 偏心支撑框架和防屈曲支撑的特殊考虑
  • 后面列出的规范更新了混凝土框架设计,包括抗震设计
  • 后面列出的规范更新了组合梁设计
  • 后面列出的规范增加了组合柱设计
  • 后面列出的规范更新了剪力墙设计,包括抗震设计
  • 基于ACI 530-11增加了砌体剪力墙设计
  • 基于SJI 2010更新了钢交错桁架设计
  • 墙配筋设计优化
  • 曲线剪力墙设计
  • 钢框架结构和混凝土框架结构针对位移的优化
  • 剪力墙结构针对位移的优化
  • 对AISC 360-10的钢结构连接设计,包括底板
图形显示
  • 增加了视窗的数量
  • 光线追踪、纹理、灯光和阴影来进行真实的渲染
  • Direct X 视窗漫游
  • 显示隔板力
  • 楼板和墙最大内力/应力向量方向图
  • 整个建筑高度的层荷载、剪力和弯矩图
  • 用户指定绘图比例来打印图形
输出
  • 所有输入、输出和设计结果都可以以表格形式查看
  • 模型浏览器可以方便地访问相关表格
  • 改进了表格显示,包括过滤和选择
  • 自动生成标准报告
  • 完全可定制的报告生成
  • 报告包括表格和图形输出
  • 命名显示和用户文本可以添加到报告中
  • 报告可以屏幕显示
  • 报告可以生成为.docx文件
详图功能
  • 生成混凝土和钢结构的施工图纸
  • 钢结构框架的布局图和表单
  • 组合楼板的布局图和表单
  • 混凝土梁和柱的钢筋表单
  • 混凝土剪力墙立面和剖面的钢筋详图
  • 可定制化的详图规则
  • 可定制化的图纸,具有多个视图
  • 自动生成材料清单
  • 打印或导出为AutoCAD
外部接口
  • ETABS API 用来进行编程和接口
  • 利用IFC2x2, 2X3, 2X4,导入/导出分析模型和实际模型
  • 从/到Revit 2011, 2012 and 2013,导入/导出模型
  • 从/到AutoCAD 2011, 2012 and 2013,导入/导出模型
  • 导出图形为pdf、dxf、bmp、jpeg、giff、png格式
文档
  • 增强的在线/离线帮助
  • 新的用户手册
  • 更新的分析手册
  • 新的范例教程和教学电影
  • 新的设计手册
  • 新的校验手册
实现的设计规范列表
 静力侧向地震荷载规范:
    1.ASCE 7-10
    2.AS/NZS 1170 2002
    3.GB50011-2010
    4.Eurocode 8 2004
    5.IS 1893 2002
    6.Italian NTC 2008
    7.NBCC 2010
    8.Turkish EDP 2007
    9.NZS 1170 2004
    10.BOCA 96
    11.ASCE 7-02
    12.ASCE 7-05
    13.NBCC 95
    14.NBCC 2005
    15.NEHRP 97
    16.UBC 94
    17.UBC 97
    18.UBC 97 Isolated




 反应谱函数规范:
    1.AS1170-2007
    2.ASCE 7-02
    3.ASCE 7-05
    4.ASCE 7-10
    5.BOCA 96
    6.GB50011-2010
    7.Eurocode 8-2004
    8.IS 1893:2002
    9.Italian NTC 2008
    10.Italian3274
    11.NBCC 2005
    12.NBCC 2010
    13.NBCC95
    14.NEHRP97
    15.NZS1170-2004
    16.NZS 4203
    17.Turkish EDP 2007
    18.UBC 94
    19.UBC 97



 钢框架设计规范:AISC 360-10
    1.AISC 360-05
    2.AISC LRFD 93
    3.AISC ASD 89
    4.AS 4100-1998
    5.BS 5950-2000
    6.CSA S16-09
    7.Eurocode 3-2005
    8.IS 800:2007
    9.Italian NTC 2008
    10.NZS 3404:1997
    11.GB50017-2003









 组合梁设计规范:
    1.AISC 360-10
    2.AISC 360-05
    3.BS 5950-1990
    4.CSA S16-09
    5.Eurocode 4-2004
    6.IS 800:1998
    7.GB50017-2003










 组合柱设计规范:
    1.AISC 360-10
    2.JGJ3-2010, CECS159:2004, JGJ138-2001




静力侧向风荷载规范:
    1.ASCE 7-10
    2.AS/NZS 1170.2:2002
    3.GB50009-2012
    4.Eurocode 1 2005
    5.Indian IS875:1987
    6.Italian NTC 2008
    7.NBCC 2010
    8.Turkish TS 498-97
    9.ASCE 7-88
    10.ASCE 7-95
    11.ASCE 7-02
    12.ASCE 7-05
    13.BOCA96
    14.BS 6399-95
    15.NBCC 95
    16.NBCC 2005
    17.Mexican
    18.UBC 94
    19.UBC 97



活荷载折减系数规范:
    1.ASCE 7-95
    2.ASCE 7-05
    3.ASCE 7-10
    4.AS/NZ 1170.1-2002
    5.Chinese GB 50009-2012
    6.Eurocode 1991:2002
    7.Hong Kong COP 2011
    8.Indian IS 875-1987
    9.NBCC95
    10.NBCC2005
    11.NBCC2010
    12.UBC97
    13.User Parameters
       (per Section 1607.5, UBC 1997)
    14.User Defined Curves
       (By Tributary Area)
    15.User Defined (By Stories Supported





混凝土框架设计规范:
    1.ACI 318-11
    2.ACI 318-08
    3.ACI 530-11
    4.AS 3600-09
    5.BS8110-97
    6.CSA A23.3-04
    7.Eurocode 2-2004
    8.Hong Kong CP 2004
    9.IS 456:2000
    10.Italian NTC 2008
    11.KCI-1999
    12.Mexican RCDF 2004
    13.NZS 3101:2006
    14.Singapore CP 65:99
    15.TS 500-2000
    16.GB50010-2010




剪力墙设计规范:
    1.ACI 318-11
    2.ACI 318-08
    3.AS 3600-09
    4.BS 8110-97
    5.CSA A23.3-04
    6.Eurocode 2-2004
    7.Hong Kong CP 2004
    8.IS 456:2000
    9.Mexican RCDF 2004
    10.NZS 3101:2006
    11.Singapore CP 65:99
    12.TS 500-2000
    13.GB50010-2010


第一时间获悉更多CSI结构软件或PLAXIS岩土软件市场活动和技术培训请:


关注 @筑信达 订阅 公众号:cisec68924600




用户登录

用户名:

密码:

×
支持
开发
产品
下载
CIS
